전단설계시 종방향 전단 철근

전단파괴형태

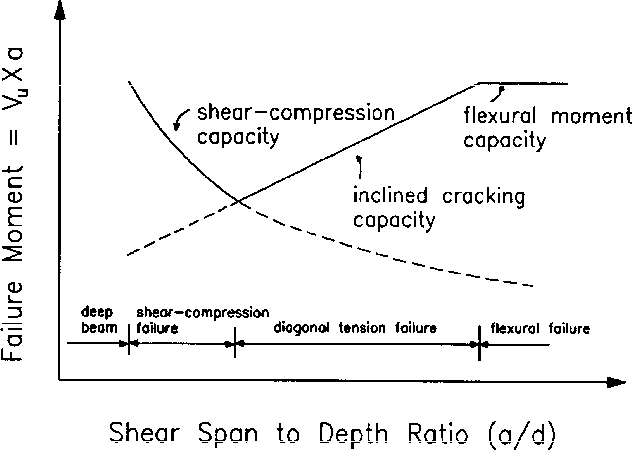

전단지간에 따른 전단파괴형태는 다음과 같다.

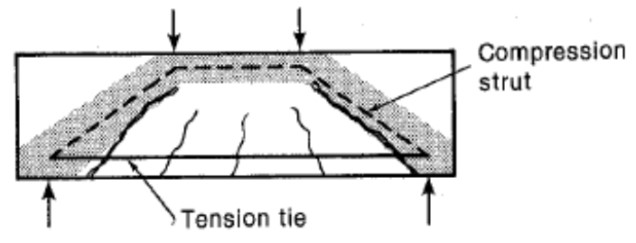

1) 깊은보 (Deep Beam)

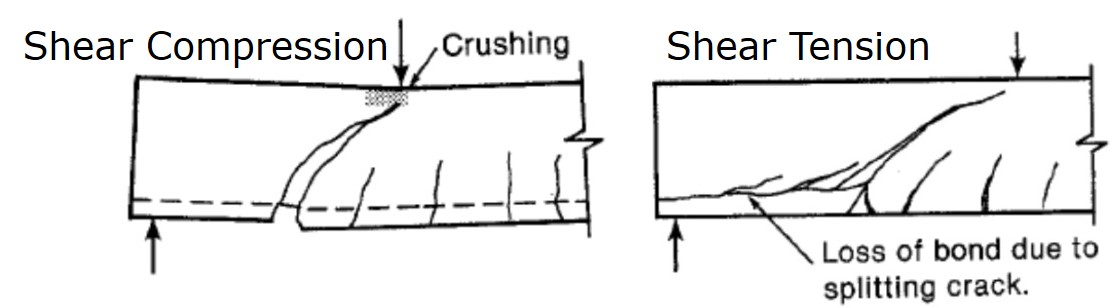

2) 전단압축 / 인장 파괴

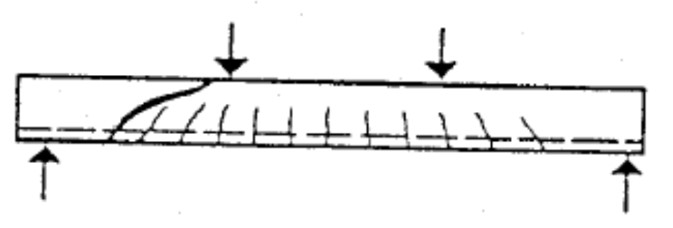

3) 사인장 균열 파괴

4) 휨인장 파괴

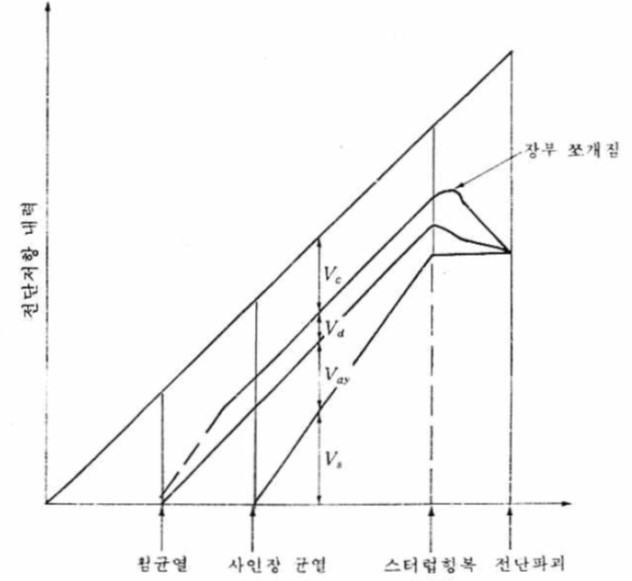

전단보강된 보의 전단거동

1) 사인장 균열 발생 전

   - 균열 발생 전으로, 콘크리트와 동일하게 거동하므로  철근에 의한 보강효과는 나타나지 않음

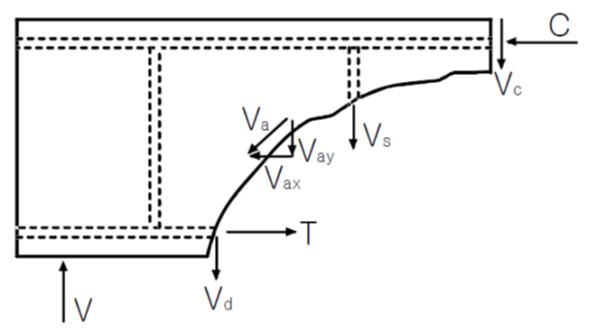

2) 사인장 균열 발생 후

   - 전단철근에 변형 발생하여  철근에 의한 보강수직효과 발생

   - 전단 스터럽 철근에는수직 인장력이 발생

   - 이 때, 인장측의 종방향 철근에 전단철근의 수직 인장력에 대응하는 수평력이 발생

   - 종방향에 적정한 인장재가 배치되어 있어야 함.



전단에 대한 종방향 인장재 설계 기준

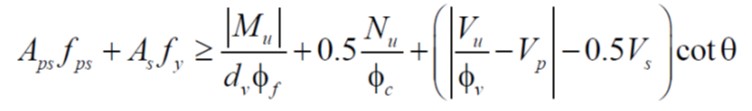

1) AASHTO LRFD Bridge design, 2017, 8th Edition - 5.7.3.5 참조

2) BS 5400-4 1990 6.3.4.4

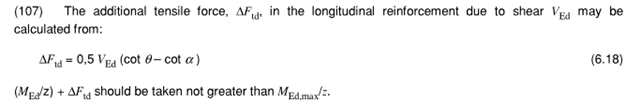

3) EN 1992-2:2005 6.2.3 (107)

4) 도로교 설계기준 2016, 5.7.2.3 (7)
