앵커볼트 종류

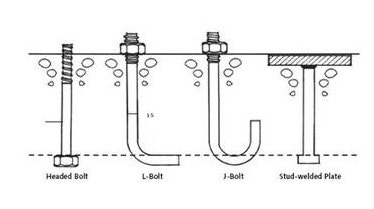

선설치 앵커

선설치 앵커는 후설치 앵커보다 큰 인발저항력과 전단력 저항력을 발현하지만, 콘크리트 타설전에 매입해야 함으로 설계 변경등에 의해 자유롭지 못한 단점이 있습니다. 선설치앵커는 다음과 같은 종류의 앵커가 있습니다.



후설치앵커

후설치 앵커는 콘크리트 및 구조물의 배치후 해머드릴을 통하여 앵커의 설치한 곳을 확보한후 앵커를 설치합니다. 구조물의 위치가 이동시에도 신속히 대응이 가능하며, 추가적인 설계변경에도 능동력으로 대응할 수 있는 장점이 있으나, 인발 및 전단저항 강도가 높지 않은 것과 진동 및 피로에 취약한 단점이 있습니다.

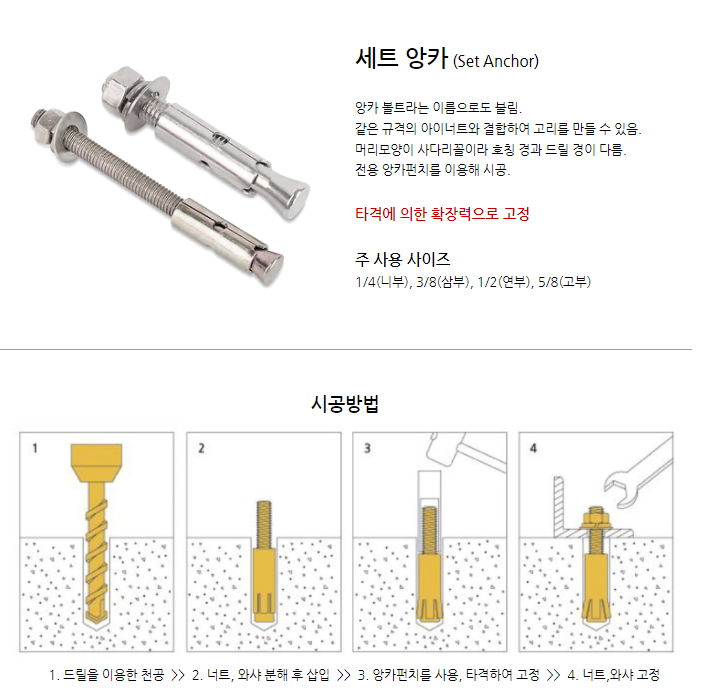

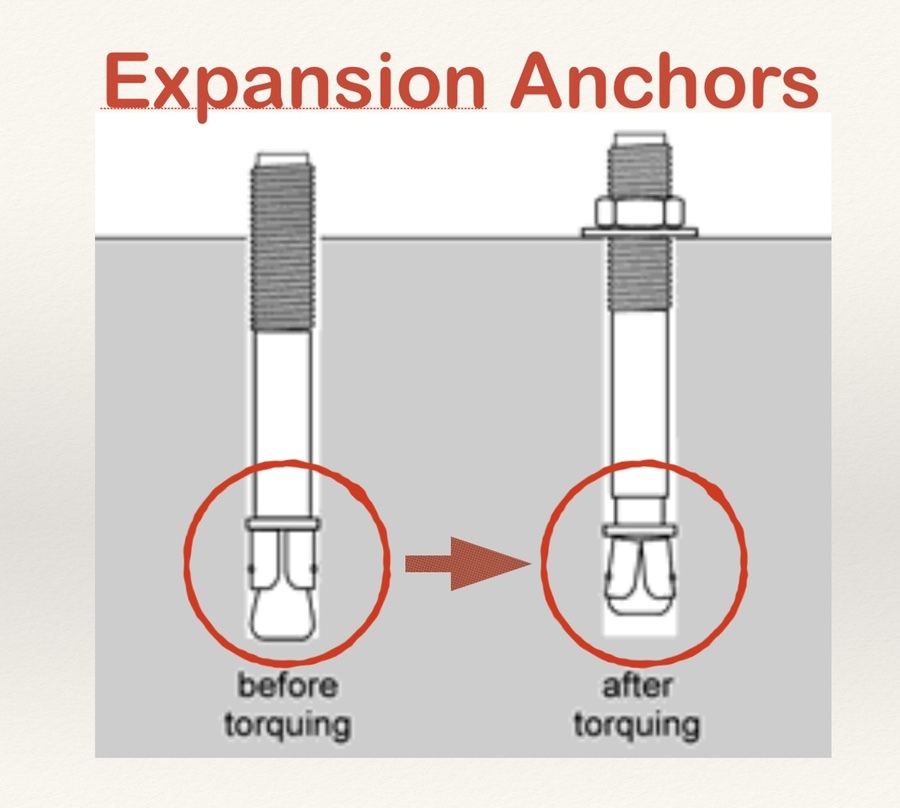

확장앵커

타설된 콘크리트에 구멍을 뚫어 삽입하고

하단부를 확장시켜 콘크리트와 기계적 마찰에 의해 저항력을 발휘하는 방식입니다

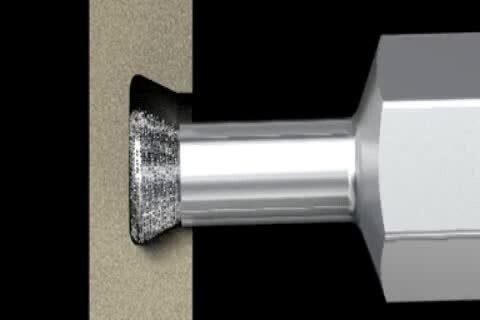

언더컷 앵커

특수 천공기구를 사용하여, 구멍하부를 미리 더 크게 천공하여 설치

(일반 확장 앵커보다 성능 우수)

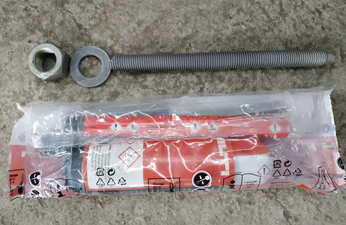

부착식 앵커

케미컬 앵커가 이에 해당되며, 전산볼트를 기 타공된 콘크리트 블록에 삽입하고 접착제를 채워 앵커와 콘크리트를 일체화하여 성능을 발현하는 앵커
