개요
프리텐션 부재에서는 긴장재와 콘크리트 사이의 부착에 의하여 프리스트레스가 도입된다.
프리텐션 부재의 경우 정착단이 존재하지 않기 때문에 부재단에 가까운 PS 긴장재는 어느 길이만큼 미끄러져 들어간 후에 정착된다.

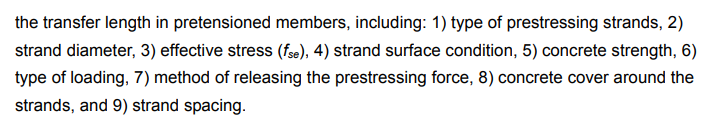

프리스트레스 전달길이 (Transfer Length)
- 프리텐션 부재에서 Transfer Length는 강선의 끝에서 유효프리스트레스(fpe)가 도입된 곳까지의 길이
- 프리텐션을 도입하고 콘크리트 경화 후 강선을 Cutting하면, 강선에 도입된 프리스트레스 힘은 부착을 통해 주변 콘크리트로 전달된다.

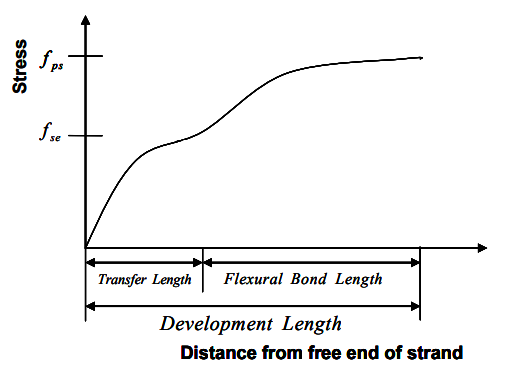

프리스트레스 정착길이(Development Length)
- 강선의 설계강도(fps)에 도달할때까지 필요한 매입길이
