three.js 교량 BIM 모델: 거더·바닥판·교각 조립하고 클릭해서 속성 보기 [교량 BIM 바이브코딩 7편]



6편까지 만든 교량은 모양만 있는 3D 모형이었다. 화면에서는 그럴듯해 보이지만 거더를 클릭해도 아무 일도 일어나지 않고, 이 부재가 몇 번 거더인지, 재질이 무엇인지, 물량이 얼마인지 알 수 없다.

7편에서는 바닥판·거더·가로보·받침·교각·교대를 각각 이름과 속성을 가진 부재로 조립한다. 부재를 클릭하면 ID·재질·치수·물량이 표시되고, 종류별로 숨기거나 보일 수 있으며, 물량은 부재 정보에서 자동으로 집계된다. 형상에 정보가 붙는 순간 3D 모형이 BIM 모델이 된다.



이번 편에서 만들 것

---



▲ 실제로 동작하는 데모. 부재를 클릭하면 속성이 표시되고, 위쪽 체크박스로 종류별 보이기를 바꿀 수 있다. (드래그는 회전)



○ 바닥판·방호벽을 끄면 거더와 가로보가 드러난다. 거더를 하나 클릭하면 G2-2처럼 몇 번째 거더의 몇 경간 부재인지 바로 알 수 있다.

○ 아래 표와 그래프는 화면에 있는 68개 부재의 속성(userData)을 더해서 만든 것이다. 물량을 따로 계산하지 않고 모델에서 바로 뽑았다.



3D 모형과 BIM 모델의 차이

---

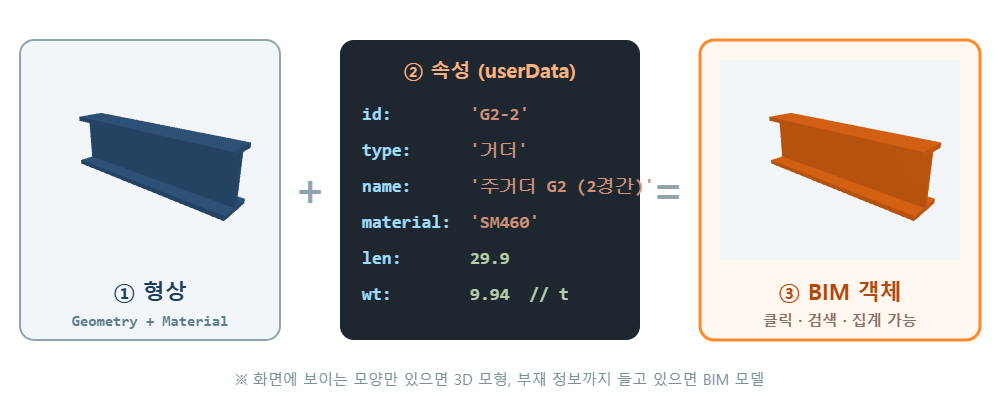

○ three.js의 메시(Mesh)는 형상(Geometry)과 재질(Material)만 가진다. 여기에 부재 정보를 담는 userData를 채우면 그 메시는 "정보를 가진 부재"가 된다.





구분	3D 모형 (1~6편)	BIM 모델 (7편)
담고 있는 것	모양과 색	모양 + 부재 ID·종류·재질·치수·물량
부재 클릭	반응 없음	해당 부재의 속성 표시
물량	따로 계산	부재 속성을 더해서 자동 집계
일부만 보기	어려움	종류별 보이기·숨기기
활용	형상 검토, 홍보	형상 검토 + 물량·공정·유지관리 정보 연결



1단계: 부재 분류와 ID 규칙

---

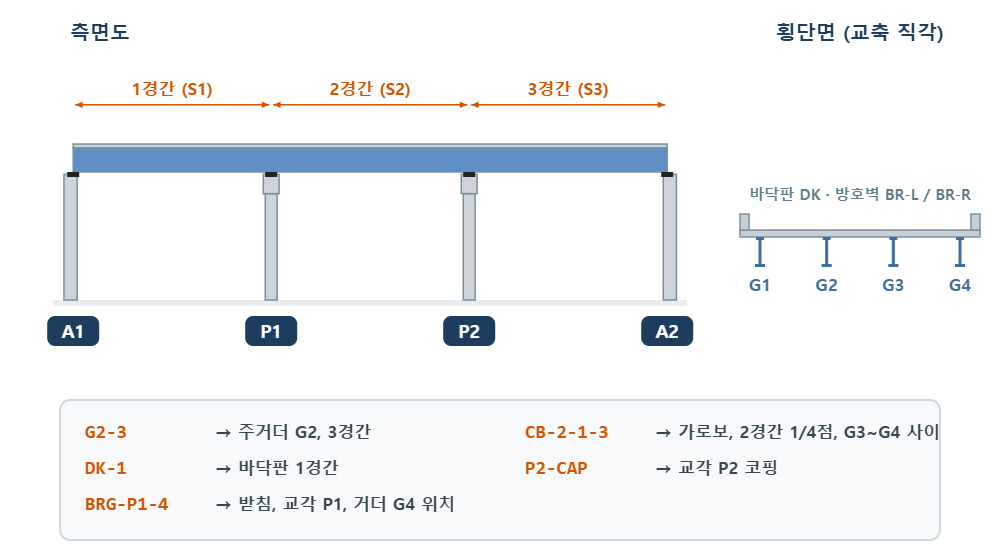

○ BIM의 시작은 부재를 어떻게 나누고 어떤 이름을 붙일지 정하는 것이다. 거더 하나를 교량 전체 길이로 만들면 "2경간 G2 거더"만 따로 선택할 수 없다. 그래서 거더와 바닥판은 경간마다 나누었다.

○ ID는 도면이나 계산서에서 쓰는 지점 이름(A1, P1, P2, A2)과 거더 번호(G1~G4)를 그대로 쓰는 것이 좋다. 그래야 모델과 문서를 서로 찾아갈 수 있다.





부재 종류	ID 규칙	예	개수 (데모)
바닥판	DK-경간	DK-1	3
주거더	G거더번호-경간	G2-3	12 (4개 × 3경간)
가로보	CB-경간-위치-칸	CB-2-1-3	27 (3개소 × 3칸 × 3경간)
방호벽	BR-좌/우	BR-L	2
받침	BRG-지점-거더번호	BRG-P1-4	16 (4지점 × 4개)
교각	지점-기둥/코핑	P2-COL, P2-CAP	4
교대	지점(-흉벽)	A1, A1-BW	4



2단계: userData에 속성 넣기

---

○ three.js의 모든 객체에는 userData라는 빈 객체가 있다. three.js는 이 안을 건드리지 않으므로 무엇이든 자유롭게 넣을 수 있다. 부재를 만드는 함수에서 형상과 속성을 한 번에 넣는다.

const members = [];                       // 클릭·집계 대상 부재 목록

function member(w, h, d, type, x, y, z, props) {
  const mesh = new THREE.Mesh(new THREE.BoxGeometry(w, h, d), MAT[type]);
  mesh.position.set(x, y, z);
  mesh.userData = { type, ...props };      // ★ BIM 속성 저장
  scene.add(mesh);
  members.push(mesh);
}

// 2경간 G2 거더
member(29.9, 1.5, 0.4, '거더', 0, 8.75, -1.67,
       { id: 'G2-2', material: 'SM460', len: 29.9 });

속성 (키)	의미	예
id	부재 고유 번호	'G2-2'
type	부재 종류 (보이기·집계 기준)	'거더'
name	사람이 읽는 이름	'주거더 G2 (2경간)'
material	재질	'SM460', 'C27'
size	치수 설명	'I 400×25 / 1445×12 / 500×30'
vol / wt	콘크리트 체적(m³) / 강재 중량(t)	90.0 / 9.94



○ 여기에 시공 단계, 점검 일자, 손상 등급 같은 정보를 더하면 유지관리용 모델로 확장할 수 있다. 형식은 자유지만 모든 부재가 같은 키 이름을 쓰는 것이 중요하다.



IFC 클래스와 비교하면

---

○ BIM 표준 형식인 IFC 4.3에는 교량용 분류가 들어 있다. userData의 type을 처음부터 IFC 분류와 맞춰 두면 나중에 다른 BIM 도구로 내보낼 때 편하다. (아래는 대응 예시)

부재	IFC 클래스 (예)	비고
교량 전체	IfcBridge	IFC 4.3에서 추가된 교량 객체
바닥판	IfcSlab	판 부재
주거더 · 가로보	IfcBeam	보 부재
교각 기둥	IfcColumn	기둥 부재
받침	IfcBearing	IFC 4.3에서 추가



3단계: 클릭해서 부재 선택하기 (Raycaster)

---

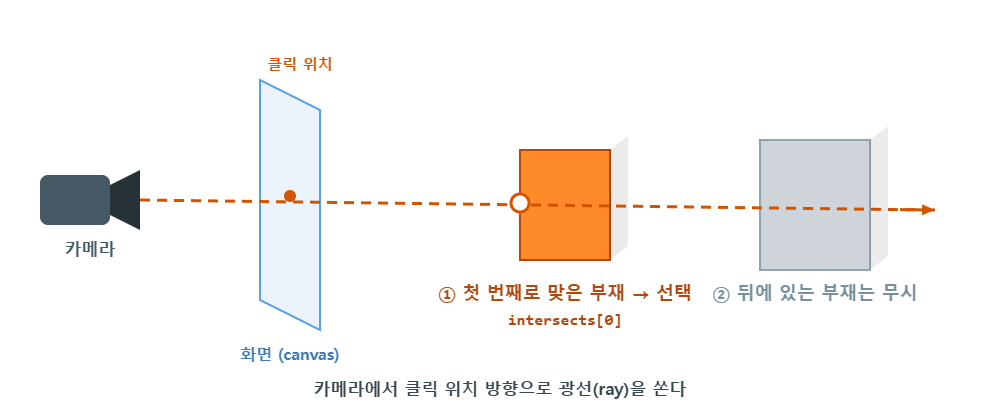

○ 마우스로 클릭한 화면 위치에서 3D 공간으로 광선(ray)을 쏘아, 처음 맞는 부재를 찾는다. three.js의 Raycaster가 이 계산을 해준다.





const raycaster = new THREE.Raycaster();
const mouse = new THREE.Vector2();

addEventListener('click', (e) => {
  // ① 화면 좌표(px) → -1 ~ 1 정규화 좌표
  mouse.x = (e.clientX / innerWidth) * 2 - 1;
  mouse.y = -(e.clientY / innerHeight) * 2 + 1;
  // ② 카메라에서 클릭 방향으로 광선 설정
  raycaster.setFromCamera(mouse, camera);
  // ③ 부재 목록과 교차 검사 (가까운 순으로 정렬되어 나옴)
  const hits = raycaster.intersectObjects(members);
  if (!hits.length) return;
  // ④ 첫 번째로 맞은 부재의 속성 읽기
  const u = hits[0].object.userData;
  info.textContent = `${u.id} (${u.type}) ${u.material}`;
});

순서	코드	하는 일
①	mouse.x, mouse.y	픽셀 좌표를 −1~1 범위로 변환 (y는 위가 +)
②	setFromCamera(mouse, camera)	카메라 위치에서 클릭 방향으로 광선 생성
③	intersectObjects(members)	광선과 부재의 교차점 계산, 가까운 순 정렬
④	hits[0].object	가장 앞에 있는 부재 = 선택한 부재
⑤	material = HIGHLIGHT	선택 부재 색 바꾸기, 이전 선택은 원래 재질로



드래그와 클릭 구분하기

---

○ OrbitControls로 화면을 돌린 뒤 마우스를 떼면 그것도 click으로 인식된다. 데모에서는 누른 위치와 뗀 위치가 5px 이상 다르면 드래그로 보고 선택하지 않는다.

let down = null;
canvas.addEventListener('pointerdown', (e) => { down = [e.clientX, e.clientY]; });
canvas.addEventListener('pointerup', (e) => {
  if (Math.hypot(e.clientX - down[0], e.clientY - down[1]) > 5) return;  // 드래그
  // ... 여기서 Raycaster로 선택
});



4단계: 종류별 보이기·숨기기

---

○ userData의 type으로 같은 종류의 부재를 한꺼번에 찾을 수 있다. visible을 끄면 화면에서 사라지고, 숨긴 부재는 클릭 대상에서도 빼야 뒤에 있는 부재를 선택할 수 있다.

function setVisible(type, on) {
  members.forEach((m) => {
    if (m.userData.type === type) m.visible = on;
  });
}
setVisible('바닥판', false);   // 바닥판 숨기기 → 거더가 보인다

// 클릭할 때는 보이는 부재만 검사
const hits = raycaster.intersectObjects(members.filter((m) => m.visible));



5단계: 부재 속성으로 물량 집계

---

○ 부재마다 체적과 중량이 들어 있으므로, 종류별로 더하기만 하면 물량표가 된다. 모델을 고치면 물량도 같이 바뀐다.

const total = {};
members.forEach((m) => {
  const u = m.userData;
  const t = (total[u.type] ||= { count: 0, vol: 0, wt: 0 });
  t.count += 1;
  t.vol += u.vol || 0;      // 콘크리트 m³
  t.wt  += u.wt  || 0;      // 강재 t
});
console.table(total);

부재 종류	개수	콘크리트 (m³)	강재 (t)
바닥판	3	270.0	-
방호벽	2	64.8	-
주거더	12	-	119.3
가로보	27	-	12.9
받침	16	-	-
교각 (기둥·코핑)	4	106.5	-
교대 (본체·흉벽)	4	435.6	-
합계	68	876.8	132.1



○ 데모 교량(3경간 × 30 m, 폭 12 m, 거더 4개) 기준이다. 단면을 단순화하고 기초·날개벽·철근은 뺀 개략 물량이므로 실제 설계 물량과는 다르다.



전체 코드

---

○ 메모장에 붙여넣고 bridge7.html로 저장한 뒤 더블클릭하면 실행된다. 부재를 클릭하면 왼쪽 위에 속성이 나오고, F12 콘솔에는 종류별 콘크리트 체적이 표로 출력된다. (데모의 I형 단면·가로보·받침·보이기 버튼은 빠진 간단한 버전)

<!DOCTYPE html>
<html lang="ko">
<head>
  <meta charset="UTF-8">
  <title>three.js 교량 BIM 모델 - 클릭하면 속성 표시</title>
  <style>
    body { margin: 0; overflow: hidden; font-family: sans-serif; }
    #info { position: absolute; top: 10px; left: 10px; min-width: 240px; background: rgba(255,255,255,0.92);
            padding: 10px 14px; border-radius: 8px; font-size: 14px; line-height: 1.6; }
  </style>
  <script type="importmap">
    {
      "imports": {
        "three": "https://cdn.jsdelivr.net/npm/three@0.186.1/build/three.module.js",
        "three/addons/": "https://cdn.jsdelivr.net/npm/three@0.186.1/examples/jsm/"
      }
    }
  </script>
</head>
<body>
<div id="info">부재를 클릭하세요</div>
<script type="module">
import * as THREE from 'three';
import { OrbitControls } from 'three/addons/controls/OrbitControls.js';

// 1. 장면 기본 설정
const scene = new THREE.Scene();
scene.background = new THREE.Color(0xdfe8f0);
const camera = new THREE.PerspectiveCamera(45, innerWidth / innerHeight, 0.1, 1000);
camera.position.set(50, 30, 60);
const renderer = new THREE.WebGLRenderer({ antialias: true });
renderer.setSize(innerWidth, innerHeight);
document.body.appendChild(renderer.domElement);
scene.add(new THREE.HemisphereLight(0xffffff, 0x6b7f63, 0.9));
const sun = new THREE.DirectionalLight(0xffffff, 2.0);
sun.position.set(40, 70, 45);
scene.add(sun);
const controls = new OrbitControls(camera, renderer.domElement);
controls.target.set(0, 5, 0);
controls.update();

// 2. 교량 제원 (단위 m)
const P = { nSpan: 3, L: 30, B: 12, n: 4, H: 8 };
const h = P.L / 20;                        // 거더 높이
const s = (P.B - 2) / (P.n - 1);           // 거더 간격
const Lt = P.nSpan * P.L, x0 = -Lt / 2;

// 3. 종류별 재질 (한 번만 생성)
const MAT = {
  '바닥판': new THREE.MeshStandardMaterial({ color: 0xb8bcc2 }),
  '거더':   new THREE.MeshStandardMaterial({ color: 0x3f6e9e, metalness: 0.3 }),
  '교각':   new THREE.MeshStandardMaterial({ color: 0xa9adb3 }),
  '교대':   new THREE.MeshStandardMaterial({ color: 0x9da2a8 }),
};
const HIGHLIGHT = new THREE.MeshStandardMaterial({ color: 0xff7a1a, emissive: 0xff5a00, emissiveIntensity: 0.5 });

// 4. 부재 생성: 형상 + 속성(userData)
const members = [];
function member(w, hh, d, type, x, y, z, props) {
  const mesh = new THREE.Mesh(new THREE.BoxGeometry(w, hh, d), MAT[type]);
  mesh.position.set(x, y, z);
  mesh.userData = { type, ...props };      // ★ BIM 속성 저장
  scene.add(mesh);
  members.push(mesh);
}

for (let k = 0; k < P.nSpan; k++) {
  const xc = x0 + (k + 0.5) * P.L, sp = k + 1;
  // 바닥판 (경간별)
  member(P.L, 0.25, P.B, '바닥판', xc, P.H + h + 0.125, 0,
         { id: `DK-${sp}`, material: 'C27', vol: P.L * P.B * 0.25 });
  // 거더 (경간별 × 거더별)
  for (let i = 0; i < P.n; i++) {
    const z = -(P.B / 2 - 1) + i * s;
    member(P.L - 0.1, h, 0.4, '거더', xc, P.H + h / 2, z,
           { id: `G${i + 1}-${sp}`, material: 'SM460', len: P.L - 0.1 });
  }
}
// 교각 (P1, P2)
for (let k = 1; k < P.nSpan; k++) {
  member(1.8, P.H, 1.8, '교각', x0 + k * P.L, P.H / 2, 0,
         { id: `P${k}`, material: 'C30', vol: 1.8 * 1.8 * P.H });
}
// 교대 (A1, A2)
for (const [id, sg] of [['A1', -1], ['A2', 1]]) {
  member(2, P.H, P.B + 1, '교대', sg * Lt / 2, P.H / 2, 0,
         { id, material: 'C24', vol: 2 * P.H * (P.B + 1) });
}

// 5. 클릭하면 부재 선택 (Raycaster)
const raycaster = new THREE.Raycaster();
const mouse = new THREE.Vector2();
const info = document.getElementById('info');
let selected = null;

addEventListener('click', (e) => {
  // 화면 좌표 → -1 ~ 1 정규화 좌표
  mouse.x = (e.clientX / innerWidth) * 2 - 1;
  mouse.y = -(e.clientY / innerHeight) * 2 + 1;
  raycaster.setFromCamera(mouse, camera);
  const hits = raycaster.intersectObjects(members);

  if (selected) selected.material = MAT[selected.userData.type];   // 이전 선택 해제
  selected = hits.length ? hits[0].object : null;                    // 첫 번째로 맞은 부재

  if (!selected) { info.textContent = '부재를 클릭하세요'; return; }
  selected.material = HIGHLIGHT;
  const u = selected.userData;
  info.innerHTML = `<b>${u.id}</b> (${u.type})<br>재질: ${u.material}<br>` +
    (u.vol ? `콘크리트: ${u.vol.toFixed(1)} m³` : `길이: ${u.len.toFixed(1)} m`);
});

// 6. 물량 집계 - userData만으로 계산
const total = {};
members.forEach((m) => {
  const u = m.userData;
  total[u.type] = (total[u.type] || 0) + (u.vol || 0);
});
console.table(total);   // F12 콘솔에서 종류별 콘크리트 체적 확인

renderer.setAnimationLoop(() => { controls.update(); renderer.render(scene, camera); });
addEventListener('resize', () => {
  camera.aspect = innerWidth / innerHeight;
  camera.updateProjectionMatrix();
  renderer.setSize(innerWidth, innerHeight);
});
</script>
</body>
</html>



Claude에게 이렇게 요청했다

---

three.js로 클릭하면 부재 정보가 나오는 교량 BIM 모델을 만들어줘.

- HTML 파일 하나, three.js 0.186.1 CDN importmap

- 3경간 × 30 m, 폭 12 m, 거더 4개, 교각 높이 8 m (단위 m, X축 교축, Y축 위)

- 부재: 바닥판(경간별), 주거더(경간별 × 거더별), 교각 P1·P2, 교대 A1·A2

- 부재마다 mesh.userData에 id, type, material, 체적(vol) 또는 길이(len) 저장

- ID 규칙: 바닥판 DK-경간, 거더 G번호-경간, 교각 P번호, 교대 A번호

- 클릭하면 Raycaster로 첫 번째 부재를 선택해 주황색으로 강조하고, 화면 왼쪽 위에 속성 표시

- userData를 더해서 종류별 물량을 console.table로 출력



○ 핵심은 ID 규칙과 속성 키 이름을 프롬프트에 직접 적는 것이다. 정하지 않으면 AI가 부재마다 다른 이름을 붙이거나, 속성을 메시 대신 별도 배열에 저장해서 클릭과 연결이 끊기는 경우가 있다.



자주 겪는 문제

---

증상	원인	해결
클릭해도 반응 없음	intersectObjects에 부재 목록이 아닌 scene을 넣고 recursive를 끔	부재 배열을 넘기거나 intersectObjects(scene.children, true)
엉뚱한 부재가 선택됨	마우스 좌표를 캔버스가 아닌 창 기준으로 계산	getBoundingClientRect()로 캔버스 기준 좌표 사용
화면을 돌리기만 해도 선택이 바뀜	드래그 끝도 click으로 인식	pointerdown/up 거리로 드래그 구분
하나를 강조했는데 같은 종류가 전부 바뀜	재질을 공유하는데 재질 색을 직접 바꿈	강조용 재질을 따로 두고 교체
숨긴 바닥판 때문에 거더가 안 잡힘	숨긴 부재도 교차 검사 대상	visible인 부재만 검사
물량이 두 배로 나옴	같은 부재를 members에 두 번 넣음	부재 생성 함수 한 곳에서만 push



정리

---

○ BIM 모델 = 형상(Mesh) + 속성(userData). 속성은 부재를 만들 때 함께 넣는다.

○ 부재 분류와 ID 규칙을 먼저 정하고, 도면의 지점·거더 번호를 그대로 쓴다.

○ Raycaster로 클릭한 부재를 찾고, 첫 번째로 맞은 부재의 userData를 읽는다.

○ 같은 속성으로 보이기·숨기기와 물량 집계까지 할 수 있다.



다음 편 예고

---

지금까지 교량은 일직선이었다. 8편에서는 실제 도로처럼 곡선 선형을 따라가는 교량을 만든다. 반경과 교각 위치를 선형에서 계산하고, 편경사(횡단 경사)를 주어 바닥판이 기울어지는 곡선교 모델을 다룬다.
