three.js OrbitControls·조명·그림자: 마우스로 돌려보는 교량 모델 [교량 BIM 바이브코딩 3편]

2편에서는 박스 하나를 띄우면서 three.js의 기본 구조(장면·카메라·렌더러)를 익혔다. 그런데 화면을 마우스로 돌려볼 수 없으니, 교량처럼 큰 구조물은 한쪽 면밖에 볼 수 없었다.

3편에서는 OrbitControls로 마우스 회전·확대·이동을 붙이고, 조명 5가지와 그림자를 다뤄서 1편의 교량 모델을 구조해석 프로그램처럼 자유롭게 돌려볼 수 있게 만든다.



이번 편에서 만들 것

---



▲ 실제로 동작하는 데모. 마우스 왼쪽 드래그 회전, 휠 확대·축소, 오른쪽 드래그 이동. 아래 버튼으로 조명과 그림자를 켜고 끌 수 있다.



○ 버튼을 눌러 조명을 하나씩 켜고 꺼보면, 조명마다 교량이 어떻게 달라 보이는지 바로 확인할 수 있다.

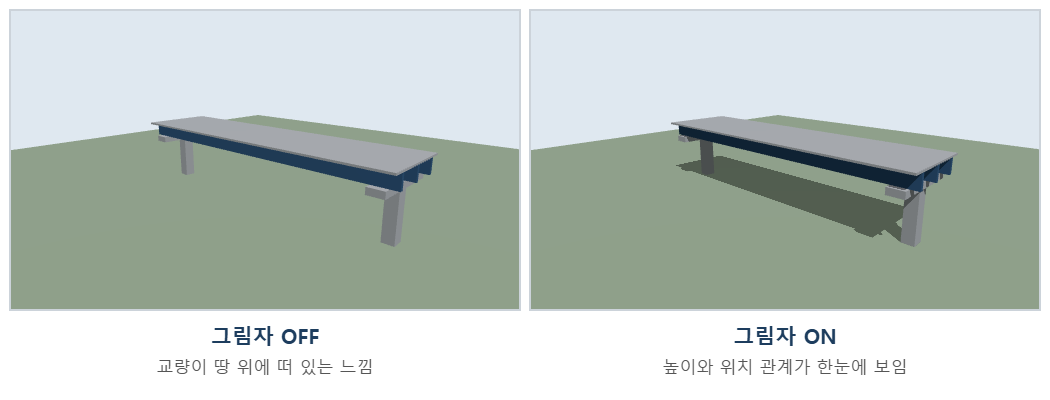

○ 그림자를 끄면 교량이 땅에서 떠 보이고, 켜면 높이 관계가 한눈에 들어온다.

○ 자동 회전은 OrbitControls에 들어 있는 기능으로, 발표 화면이나 모델 소개용으로 쓰기 좋다.



OrbitControls란

---

○ 카메라가 중심점(target)을 기준으로 공전하도록 마우스·터치 입력을 처리해 주는 three.js 부가 기능이다.

○ 구조해석 프로그램에서 모델을 돌려보는 뷰 회전, 줌, 팬 기능을 코드 몇 줄로 붙일 수 있다.

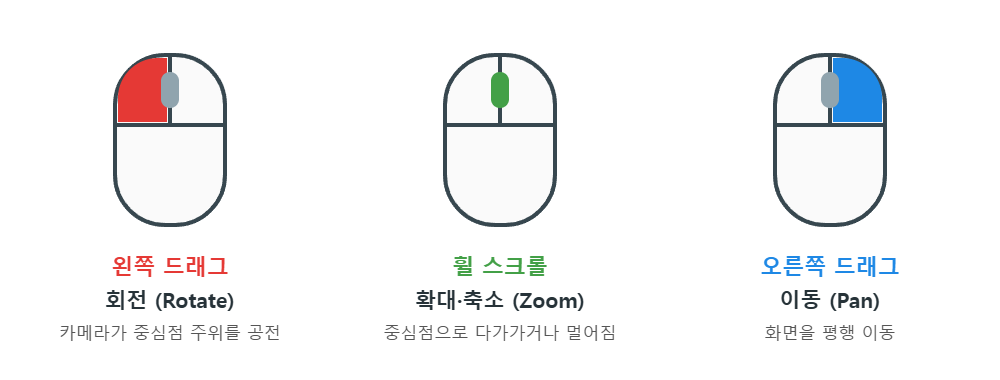

조작	마우스	터치(스마트폰)	하는 일
회전 (Rotate)	왼쪽 버튼 드래그	한 손가락 드래그	카메라가 중심점 주위를 공전
확대·축소 (Zoom)	휠 스크롤	두 손가락 벌리기·오므리기	중심점 쪽으로 다가가거나 멀어짐
이동 (Pan)	오른쪽 버튼 드래그	두 손가락 드래그	카메라와 중심점을 함께 평행 이동



○ 주의할 점 : OrbitControls는 물체를 돌리는 것이 아니라 카메라를 움직이는 것이다. 그래서 2편처럼 box.rotation.y를 바꾸는 코드와는 전혀 별개로 동작한다.



OrbitControls 붙이는 3단계

---



① 불러오기

---

○ OrbitControls는 three.js 본체가 아니라 addons 폴더에 들어 있어서 따로 불러와야 한다. importmap에 three/addons/ 경로를 추가한다.

<script type="importmap">
  {
    "imports": {
      "three": "https://cdn.jsdelivr.net/npm/three@0.186.1/build/three.module.js",
      "three/addons/": "https://cdn.jsdelivr.net/npm/three@0.186.1/examples/jsm/"
    }
  }
</script>

import { OrbitControls } from 'three/addons/controls/OrbitControls.js';



② 만들기

---

○ 카메라와 렌더러의 그림판(canvas)을 넘겨주면 끝이다. 중심점은 교량 중앙 높이로 잡는다.

const controls = new OrbitControls(camera, renderer.domElement);
controls.target.set(0, pierH, 0);   // 교량 중앙을 중심으로 회전
controls.update();



③ 매 프레임 갱신

---

○ 관성(enableDamping)을 켰다면 애니메이션 루프 안에서 controls.update()를 반드시 호출해야 한다. 빠뜨리면 관성이 동작하지 않는다.

renderer.setAnimationLoop(() => {
  controls.update();
  renderer.render(scene, camera);
});



교량 모델에 쓰기 좋은 옵션

---

옵션	기본값	교량 예제 설정	효과
target	(0, 0, 0)	(0, 7, 0)	회전 중심. 교량 중앙(교각 상단 높이)으로
enableDamping	false	true	손을 떼도 부드럽게 멈춤 (관성)
minDistance	0	10	너무 가까이 들어가 모델 안으로 파고드는 것 방지
maxDistance	무한대	150	너무 멀어져 모델을 잃어버리는 것 방지
maxPolarAngle	π (180°)	π/2 − 0.05	카메라가 지면 아래로 내려가지 않게
enablePan	true	true	false로 하면 이동 금지 (회전만)
autoRotate	false	버튼으로 전환	중심점 주위를 자동 회전 (update 필요)



○ maxPolarAngle은 위에서부터 잰 각도다. 0이면 바로 위(평면도), π/2면 수평, π면 바로 아래다. 지면이 있는 모델에서는 π/2보다 조금 작게 두면 땅 밑으로 카메라가 들어가지 않는다.



조명 5가지 비교

---

○ three.js의 주요 조명은 5가지다. 같은 교량을 조명 하나씩만 켜서 비교하면 다음과 같다.

조명	비유	그림자	교량 모델에서 쓰임
AmbientLight	흐린 날 전체 밝기	X	어두운 부분이 새까맣게 되지 않도록 바닥값만 깔아줌
HemisphereLight	하늘빛 + 땅 반사광	X	야외 구조물에 자연스러운 바탕 조명 (Ambient보다 추천)
DirectionalLight	햇빛 (평행 광선)	O	주 조명. 면마다 명암을 만들고 그림자를 드리움
PointLight	전구	O	야간 조명, 특정 부위 강조
SpotLight	손전등·무대 조명	O	점검 위치, 손상 부위 하이라이트



○ 구조물 모델에는 HemisphereLight(바탕) + DirectionalLight(주 조명, 그림자) 조합이 가장 무난하다. 위 데모의 기본 설정도 이 조합이다.



빛의 각도와 거리

---



면의 각도에 따라 밝기가 달라진다

---

○ DirectionalLight를 받는 면의 밝기는 빛이 면에 닿는 각도의 코사인(cos θ)에 비례한다. 빛을 정면으로 받는 면은 가장 밝고, 비스듬할수록 어두워진다.

○ 교량의 윗면, 옆면, 거더 하부가 서로 다른 밝기로 보이는 이유이고, 이 차이가 입체감을 만든다.





○ 그래서 DirectionalLight의 위치를 정면(카메라 쪽)에 두면 모든 면이 비슷하게 밝아져 오히려 납작해 보인다. 카메라와 옆으로 비껴서 위쪽에 두는 것이 좋다.



PointLight는 거리가 멀수록 급격히 어두워진다

---

○ PointLight와 SpotLight는 실제 빛처럼 거리의 제곱에 반비례해서 약해진다(decay = 2, 기본값). 거리가 2배가 되면 밝기는 1/4이 된다.





○ three.js 최신 버전은 물리적으로 정확한 단위를 쓰기 때문에, 교량처럼 수십 m 크기 모델에서는 PointLight 세기를 수백~수천 수준으로 크게 줘야 보인다. 예제에서는 new THREE.PointLight(0xffe2b0, 1200)을 썼다.

○ distance 값을 주면 그 거리에서 빛이 0이 되도록 잘라낸다. 조명이 많을 때 계산량을 줄이는 용도다.

증상	원인	해결
PointLight를 넣었는데 안 보임	세기가 너무 작음 (예: 1)	세기를 수백 이상으로, 또는 조명을 모델 가까이
조명 근처만 하얗게 타버림	세기가 너무 크거나 너무 가까움	세기를 줄이거나 위치를 멀리
예전 예제 코드가 너무 어두움	옛 버전 three.js 기준으로 쓴 세기 값	최신 버전 기준으로 세기 재조정



그림자 만들기 4단계

---

○ three.js의 그림자는 계산 비용이 커서 기본값이 꺼져 있다. 아래 4곳을 모두 켜야 그림자가 생긴다. 하나라도 빠지면 그림자가 안 나온다.

단계	코드	의미
① 렌더러	renderer.shadowMap.enabled = true	그림자 기능 전체 켜기
② 조명	sun.castShadow = true	이 빛이 그림자를 만든다
③ 물체	mesh.castShadow = true	이 물체가 그림자를 드리운다 (교량 부재)
④ 바닥	ground.receiveShadow = true	이 물체 위에 그림자가 맺힌다 (지면)

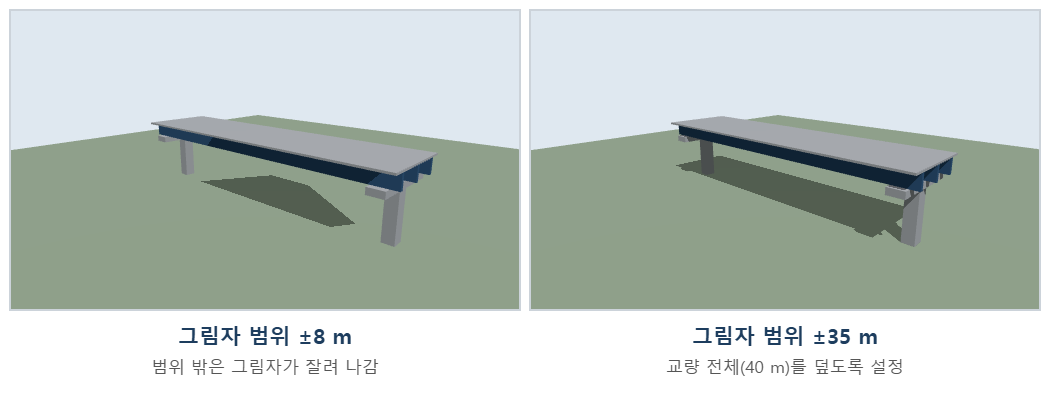

그림자 범위를 모델 크기에 맞추기

---

○ DirectionalLight의 그림자는 정해진 사각형 범위 안에서만 계산된다. 기본 범위는 ±5 정도라, 40 m 교량에서는 그림자가 잘려 나간다.

const s = sun.shadow.camera;     // 그림자 계산 범위
s.left = -35;  s.right = 35;     // 교량 길이(40 m)보다 넉넉하게
s.top  =  35;  s.bottom = -35;
s.near = 1;    s.far = 120;

○ 범위를 너무 크게 잡으면 같은 해상도로 넓은 면적을 덮어야 해서 그림자 가장자리가 계단처럼 거칠어진다. 모델보다 약간 크게가 적당하다.



그림자 해상도 (mapSize)

---

mapSize	품질	속도	추천 용도
512 × 512 (기본)	거칠다	가장 빠름	작은 물체, 모바일
1024 × 1024	보통	빠름	일반 웹 데모
2048 × 2048	깔끔	보통	교량 한 경간 정도 (예제 설정)
4096 × 4096	매우 깔끔	느림	고해상도 캡처용



전체 코드

---

○ 메모장에 붙여넣고 bridge3.html로 저장한 뒤 더블클릭하면 실행된다. ★ 표시가 이번 편에서 추가된 부분이다.

<!DOCTYPE html>
<html lang="ko">
<head>
  <meta charset="UTF-8">
  <title>three.js 교량 - 마우스 조작과 조명</title>
  <style>
    body { margin: 0; overflow: hidden; }
  </style>
  <script type="importmap">
    {
      "imports": {
        "three": "https://cdn.jsdelivr.net/npm/three@0.186.1/build/three.module.js",
        "three/addons/": "https://cdn.jsdelivr.net/npm/three@0.186.1/examples/jsm/"
      }
    }
  </script>
</head>
<body>
<script type="module">
import * as THREE from 'three';
import { OrbitControls } from 'three/addons/controls/OrbitControls.js';

// 1. 장면, 카메라, 렌더러
const scene = new THREE.Scene();
scene.background = new THREE.Color(0xdfe8f0);

const camera = new THREE.PerspectiveCamera(45, innerWidth / innerHeight, 0.1, 500);
camera.position.set(32, 18, 34);

const renderer = new THREE.WebGLRenderer({ antialias: true });
renderer.setSize(innerWidth, innerHeight);
renderer.shadowMap.enabled = true;                  // ★ 그림자 켜기 (1단계)
document.body.appendChild(renderer.domElement);

// 2. 치수 (단위: m)
const span = 40, width = 10, girderH = 1.8, pierH = 7;

// 3. 재료
const concrete = new THREE.MeshStandardMaterial({ color: 0xb8bcc2, roughness: 0.9 });
const steel = new THREE.MeshStandardMaterial({ color: 0x3f6e9e, metalness: 0.3, roughness: 0.5 });
const groundMat = new THREE.MeshStandardMaterial({ color: 0x9fb39a, roughness: 1 });

function box(w, h, d, mat, x, y, z) {
  const mesh = new THREE.Mesh(new THREE.BoxGeometry(w, h, d), mat);
  mesh.position.set(x, y, z);
  mesh.castShadow = true;                           // ★ 그림자를 드리운다 (3단계)
  mesh.receiveShadow = true;
  scene.add(mesh);
  return mesh;
}

// 4. 교량 부재
box(span, 0.25, width, concrete, 0, pierH + girderH + 0.125, 0);          // 바닥판
for (const z of [-3.5, 0, 3.5]) box(span, girderH, 0.4, steel, 0, pierH + girderH / 2, z); // 거더
for (const x of [-span / 2 + 2, span / 2 - 2]) {
  box(1.5, pierH, 1.5, concrete, x, pierH / 2, 0);                        // 교각
  box(2.0, 0.8, width - 1, concrete, x, pierH - 0.4, 0);                  // 코핑
}

// 5. 지면 (그림자를 받는 바닥)
const ground = new THREE.Mesh(new THREE.PlaneGeometry(120, 120), groundMat);
ground.rotation.x = -Math.PI / 2;                   // 눕히기 (Y-up 좌표계)
ground.receiveShadow = true;                        // ★ 그림자를 받는다 (4단계)
scene.add(ground);

// 6. 조명
const hemi = new THREE.HemisphereLight(0xffffff, 0x6b7f63, 0.8);   // 하늘색 + 땅색
scene.add(hemi);

const sun = new THREE.DirectionalLight(0xffffff, 2.2);             // 햇빛
sun.position.set(25, 35, 15);
sun.castShadow = true;                              // ★ 이 빛이 그림자를 만든다 (2단계)
sun.shadow.mapSize.set(2048, 2048);                 // 그림자 해상도
const s = sun.shadow.camera;                        // 그림자 계산 범위를 교량 크기에 맞춤
s.left = -35; s.right = 35; s.top = 35; s.bottom = -35; s.near = 1; s.far = 120;
scene.add(sun);

// 7. 마우스 조작 (OrbitControls)
const controls = new OrbitControls(camera, renderer.domElement);
controls.target.set(0, pierH, 0);                   // 교량 중앙을 중심으로 회전
controls.enableDamping = true;                      // 관성(부드럽게 멈춤)
controls.minDistance = 10;                          // 너무 가까이 못 가게
controls.maxDistance = 150;                         // 너무 멀리 못 가게
controls.maxPolarAngle = Math.PI / 2 - 0.05;        // 땅 밑으로 못 내려가게
controls.update();

// 8. 화면 그리기
renderer.setAnimationLoop(() => {
  controls.update();                                // damping 사용 시 매 프레임 필요
  renderer.render(scene, camera);
});

addEventListener('resize', () => {
  camera.aspect = innerWidth / innerHeight;
  camera.updateProjectionMatrix();
  renderer.setSize(innerWidth, innerHeight);
});
</script>
</body>
</html>



Claude에게 이렇게 요청했다

---

○ 1편 코드를 붙여넣고 아래처럼 요청하면 위 코드와 비슷한 결과가 나온다.

아래 three.js 교량 코드에 다음 기능을 추가해줘.

- OrbitControls로 마우스 회전·확대·이동. 회전 중심은 교량 중앙, 관성 켜기

- 카메라가 지면 아래로 내려가지 않게 제한

- 지면(초록색)을 추가하고 DirectionalLight로 그림자 표시

- 그림자 범위는 교량 전체(40 m)를 덮도록

- 바탕 조명은 HemisphereLight

- 추가하거나 바꾼 줄에는 ★ 표시와 한글 주석

(1편 코드 붙여넣기)



○ "바꾼 줄에 표시해줘"라고 요청하면 어디가 달라졌는지 바로 찾을 수 있다. 기존 코드를 고치는 요청에서 특히 유용하다.



자주 겪는 문제

---

증상	원인	해결
마우스로 돌려도 안 움직임	OrbitControls 불러오기 실패 (콘솔에 import 오류)	importmap에 three/addons/ 경로 확인
관성이 안 먹음, 회전이 뚝뚝 끊김	controls.update() 누락	애니메이션 루프 안에 update 추가
그림자가 아예 안 나옴	4단계 중 하나 누락	renderer·조명·물체·바닥 네 곳 확인
그림자가 중간에 잘림	그림자 범위(shadow.camera)가 좁음	left·right·top·bottom을 모델보다 크게
그림자에 줄무늬가 생김 (shadow acne)	면이 자기 자신에게 그림자를 드리움	sun.shadow.bias = -0.0005 정도로 조정
콘솔에 "PCFSoftShadowMap has been removed" 경고	인터넷의 옛 예제 코드를 그대로 씀	최신 버전에서 제거된 옵션. 그 줄을 지우면 기본 그림자(PCFShadowMap)가 쓰임
카메라가 땅 밑으로 들어감	maxPolarAngle 미설정	controls.maxPolarAngle = Math.PI / 2 - 0.05



정리

---

○ OrbitControls는 카메라를 움직이는 기능이다. target을 모델 중앙에 두고, update()를 매 프레임 호출한다.

○ 조명은 HemisphereLight + DirectionalLight 조합이 구조물 모델에 가장 무난하다.

○ 면의 밝기는 빛의 각도(cos θ)에, PointLight는 거리의 제곱에 반비례해서 달라진다.

○ 그림자는 렌더러·조명·물체·바닥 4곳을 켜고, 그림자 범위를 모델 크기에 맞춰야 제대로 나온다.



다음 편 예고

---

4편에서는 이번처럼 Claude에게 3D 모델을 요청할 때 원하는 결과를 한 번에 받는 프롬프트 작성법을 정리한다. 치수·좌표·단위를 설명하는 법, 기존 코드 수정을 요청하는 법, 결과가 틀렸을 때 다시 요청하는 법을 실제 예시로 다룬다.
