평형철근비 공식과 계산 – 균형파괴 · 과소철근보 · 과다철근보, 최대 · 최소 철근비, 순인장변형률 (KDS 14 20 20, 계산기)





평형철근비(balanced reinforcement ratio) ρb는 인장철근이 항복하는 순간 압축 측 콘크리트도 동시에 극한변형률에 도달하는 "균형 상태"의 철근비입니다. 철근이 이보다 적으면 철근이 먼저 항복하는 과소철근보(연성파괴), 많으면 콘크리트가 먼저 부서지는 과다철근보(취성파괴)가 됩니다. 이 글은 평형철근비 공식 유도, KDS 14 20 20 기준 값 표, 예전 0.75ρb와 지금의 순인장변형률 기준 비교, 계산기를 정리합니다.

세 줄 요약
① 평형철근비 ρb = η(0.85fck)β1 / fy × εcu / (εcu + εy) — 철근 항복(εy)과 콘크리트 압괴(εcu = 0.0033)가 동시에 일어나는 철근비.
② 예: fck 27 MPa, fy 400 MPa → ρb = 0.0286. 철근비가 ρb보다 작아야 연성파괴(과소철근보).
③ 예전 기준은 최대철근비를 0.75ρb로 제한했고, 현행 KDS 14 20 20은 순인장변형률 εt ≥ 0.004(최소허용변형률)로 제한한다.

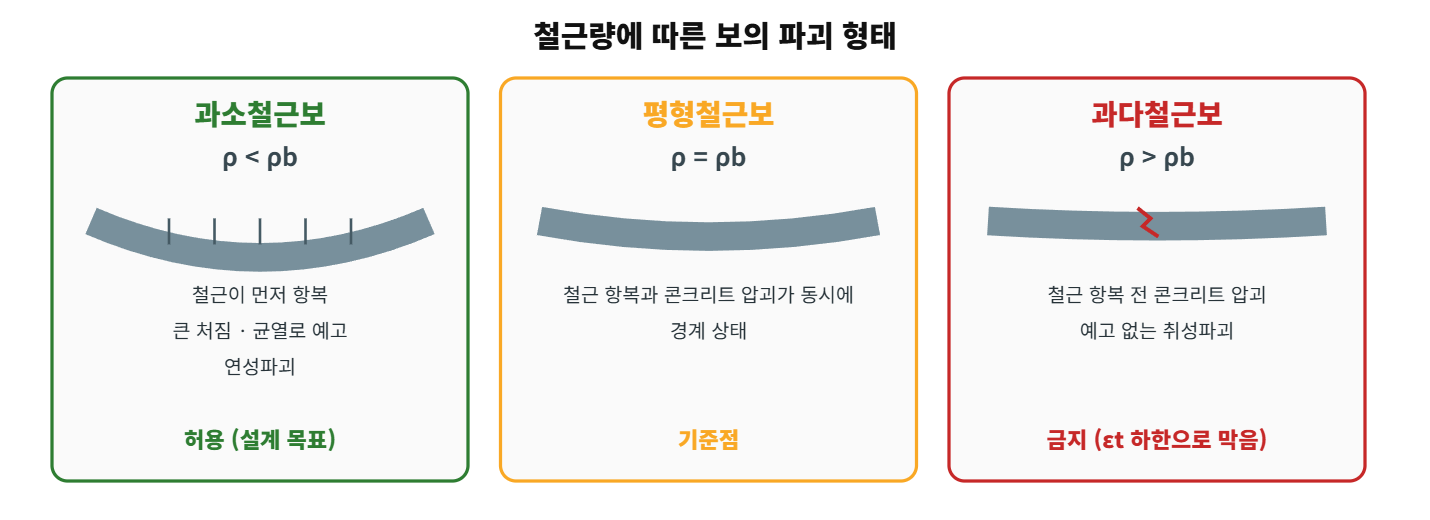

평형철근비란 – 균형파괴와 파괴 형태

---



구분	철근비	먼저 일어나는 것	파괴 형태	설계
과소철근보	ρ < ρb	인장철근 항복	연성파괴 – 큰 처짐 · 균열로 예고	목표
평형철근보	ρ = ρb	철근 항복 = 콘크리트 압괴	균형파괴	기준점
과다철근보	ρ > ρb	콘크리트 압괴	취성파괴 – 예고 없이 갑자기	금지



철근콘크리트 보는 "부서지기 전에 크게 휘어서 위험을 알려 주는" 연성파괴가 되도록 설계합니다. 그래서 평형철근비는 그 자체로 쓰는 값이라기보다 철근을 얼마까지 넣어도 되는지 정하는 기준점입니다.





평형철근비 공식 유도

---

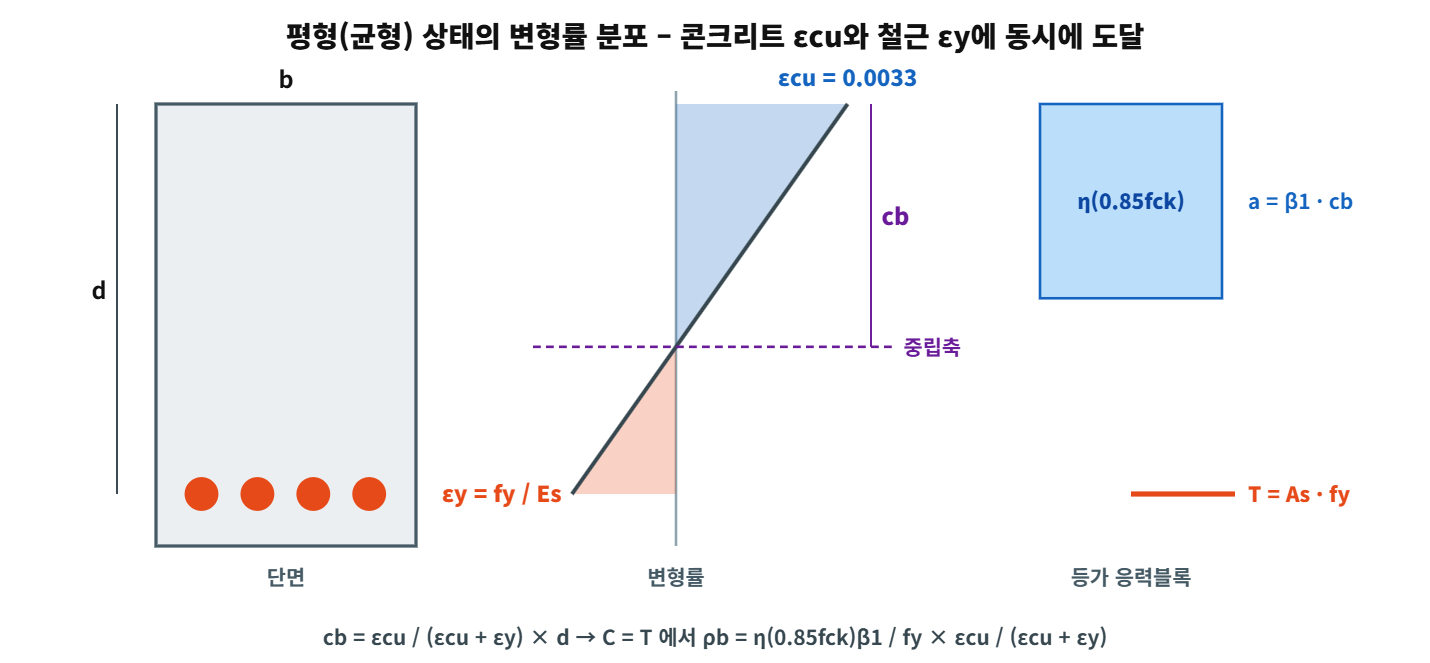

▍① 중립축 위치 cb – 변형률 닮은꼴

균형 상태에서 압축연단 변형률은 εcu, 인장철근 변형률은 εy = fy / Es입니다. 변형률이 직선 분포이므로

cb / d = εcu / (εcu + εy)   →   cb = εcu / (εcu + εy) × d

▍② 힘의 평형 C = T

C = η(0.85fck) · a · b = η(0.85fck) · β1 · cb · b
T = As · fy = ρb · b · d · fy

▍③ ρb 정리

ρb = η(0.85fck) β1 / fy × εcu / (εcu + εy)
Es = 200,000 MPa, εcu = 0.0033 (fck ≤ 40 MPa)이면 εcu / (εcu + εy) = 660 / (660 + fy)

fck (MPa)	≤ 40	50	60	70	80	90
εcu	0.0033	0.0032	0.0031	0.0030	0.0029	0.0028
η	1.00	0.97	0.95	0.91	0.87	0.84
β1	0.80	0.80	0.76	0.74	0.72	0.70



KDS 14 20 20 등가직사각형 응력블록 계수. 중간 값은 직선보간. 예전 기준(KCI 2012 이전)은 εcu = 0.003, 응력 0.85fck, β1 = 0.85(fck ≤ 28 MPa)에서 1 MPa마다 0.007씩 줄여 0.65 이상이었다.





평형철근비 값 표 – fck · fy별

---

fck (MPa)	fy 300	fy 400	fy 500	fy 600	(참고) 예전 기준 fy 400
21	0.0327	0.0222	0.0162	0.0125	0.0228
24	0.0374	0.0254	0.0186	0.0142	0.0260
27	0.0421	0.0286	0.0209	0.0160	0.0293
30	0.0467	0.0318	0.0232	0.0178	0.0320
35	0.0545	0.0370	0.0271	0.0208	0.0357
40	0.0623	0.0423	0.0310	0.0237	0.0391
50	0.0748	0.0507	0.0370	0.0284	0.0444
60	0.0827	0.0560	0.0408	0.0312	0.0497







현행 KDS 14 20 20 기준 계산값(Es = 200,000 MPa). 예전 기준 열은 εcu 0.003 · β1 0.85 체계 값으로, 같은 fck라도 몇 % 차이가 난다. 시험 문제는 어느 기준을 쓰는지 문제 조건을 먼저 확인할 것.

fy가 클수록 ρb가 작아집니다. 고강도 철근은 εy가 커서 균형 상태의 중립축이 위로 올라가기 때문입니다. 반대로 fck가 클수록 콘크리트가 더 큰 압축력을 받을 수 있어 ρb가 커집니다.





최대철근비 – 0.75ρb에서 순인장변형률 εt로

---

구분	예전 기준 (강도설계법 초기)	현행 KDS 14 20 20
최대철근 제한	ρ ≤ 0.75ρb	εt ≥ 최소허용변형률 (fy ≤ 400 MPa: 0.004, fy > 400 MPa: 2εy)
인장지배단면	–	εt ≥ 0.005 (fy > 400 MPa: 2.5εy) → φ = 0.85
장점	계산 간단	강도감소계수 φ와 연성 판정이 하나로 연결
fck 27 · fy 400 값	0.75ρb = 0.0214	εt = 0.004 → ρmax = 0.0207 / εt = 0.005 → 0.0182



지금 기준은 철근비 대신 최외단 인장철근의 순인장변형률 εt로 판단합니다. εt가 크면 철근이 충분히 늘어난 뒤 파괴되는 연성 단면이라 강도감소계수 φ = 0.85를 쓰고, εt가 작아질수록 φ가 줄어듭니다. 순인장변형률과 φ의 관계는 최소 · 최대 철근비 글에 정리했습니다.





계산 예제 – fck 27 MPa, fy 400 MPa 보

---

단계	계산	결과
조건	b = 300 mm, d = 500 mm, 인장철근 3-D25	As = 1,520 mm²
εy	400 / 200,000	0.0020
cb	0.0033 / (0.0033 + 0.0020) × 500	311.3 mm
ρb	1.0 × 0.85 × 27 × 0.80 / 400 × 0.0033 / 0.0053	0.0286
ρ	1,520 / (300 × 500)	0.0101 (= 0.35 ρb)
a	1,520 × 400 / (0.85 × 27 × 300)	88.3 mm
c	88.3 / 0.80	110.4 mm
εt	0.0033 × (500 − 110.4) / 110.4	0.0116 ≥ 0.005 → 인장지배단면 (φ = 0.85)



▍평형철근비 · 순인장변형률 계산기





계산기는 KDS 14 20 20 등가응력블록(η · β1 · εcu, 중간 값 보간) · Es = 200,000 MPa · 단철근 직사각형 단면 가정. 결과는 반드시 손계산이나 다른 방법으로 한 번 더 확인할 것.





복철근보와 최소철근비

---

구분	내용
복철근보	εt가 최소허용변형률을 못 넘을 만큼 철근이 많이 필요하면 압축 측에도 철근(As')을 넣어 압축력을 나눠 받게 한다. 단면 크기를 키울 수 없을 때 쓰고, 처짐 · 크리프 감소 효과도 있다.
복철근 평형 개념	압축철근이 있으면 그만큼 인장철근을 더 넣어도 균형 상태가 되므로 허용 인장철근량이 늘어난다 (압축철근 항복 여부 확인 필요).
최소철근비	너무 적은 철근은 균열 순간 철근이 바로 끊어지는 취성파괴를 일으킨다. 현행 기준은 φMn ≥ 1.2Mcr(균열모멘트)로 확인하고, 예전 기준은 ρmin = max(0.25√fck / fy, 1.4 / fy)를 썼다.



최소철근비 · 벽체 · 슬래브 · 기둥 철근비는 휨인장/압축/전단 최소 및 최대 철근비, 강도설계법 자체의 개념은 허용응력설계법 · 강도설계법 · 한계상태설계법 차이 글을 참고하세요.





자주 묻는 질문

---

Q. 평형철근비와 최대철근비는 같은 건가요?

A. 아닙니다. 평형철근비는 균형파괴가 일어나는 경계값이고, 최대철근비는 연성을 확보하기 위해 그보다 작게 잡은 설계 한계입니다(예전 0.75ρb, 현행 εt ≥ 0.004).



Q. 평형철근비 공식에서 600 / (600 + fy)는 뭔가요?

A. 예전 기준 εcu = 0.003, Es = 200,000 MPa일 때 εcu / (εcu + εy) = 600 / (600 + fy)가 됩니다. 현행 εcu = 0.0033이면 660 / (660 + fy)입니다.



Q. 토목기사 문제는 어느 기준으로 풀어야 하나요?

A. 문제에서 주어진 조건(εcu, β1, 0.85fck 등)을 따르면 됩니다. 최근 문제는 KDS 14 20 20 기준(εcu 0.0033, β1 0.80)이 많지만, 예전 기출은 0.003 · 0.85 체계이므로 해설이 다를 수 있습니다.



Q. 과다철근보는 왜 금지하나요?

A. 콘크리트 압괴로 갑자기 파괴되어 사용자가 대피할 시간이 없기 때문입니다. 철근을 더 넣으면 강해지는 것 같지만 파괴 방식이 위험해집니다.
