H빔 규격 · H형강 규격표 단위중량 총정리 – ㄷ형강(채널) · ㄱ형강(앵글) 규격, 규격 읽는 법

H빔 규격표 · ㄷ형강 · ㄱ형강 규격



H빔 규격표를 찾는 사람이 가장 많이 묻는 것은 "이 H빔(H형강)의 실제 치수와 무게가 얼마인가"다. 이 글에는 H형강 규격 76개의 치수 · 단위중량(단위무게) · 단면적 · 단면2차모멘트 · 단면계수 · 회전반경을 한 표에 정리하고, 이어서 ㄷ형강(채널) 규격표와 ㄱ형강(앵글) 규격표를 차례로 실었다.

맨 위의 규격 찾기 칸에 "300"이나 "400x200"처럼 입력하면 세 표가 한꺼번에 걸러지고, 아래 H빔 무게 계산기로 길이와 개수를 넣어 총 무게를 바로 구할 수 있다.



형강 종류	다른 이름	단면 모양	주 용도	이 글에 실린 규격
H형강	H빔, H-beam	H 모양 (플랜지 2 + 웨브)	기둥 · 보 · 가설 띠장 · 버팀보 · H-pile	76개 (KS 58개)
ㄷ형강	채널, 찬넬, C형강	ㄷ 모양	2차 부재 · 가새 · 받침 · 가설재	15개
ㄱ형강	앵글, L형강	ㄱ 모양 (등변 · 부등변)	가새 · 트러스 · 브래킷 · 연결재	등변 40개 · 부등변 14개





H빔 규격 읽는 법 (H형강 규격 표시)

---

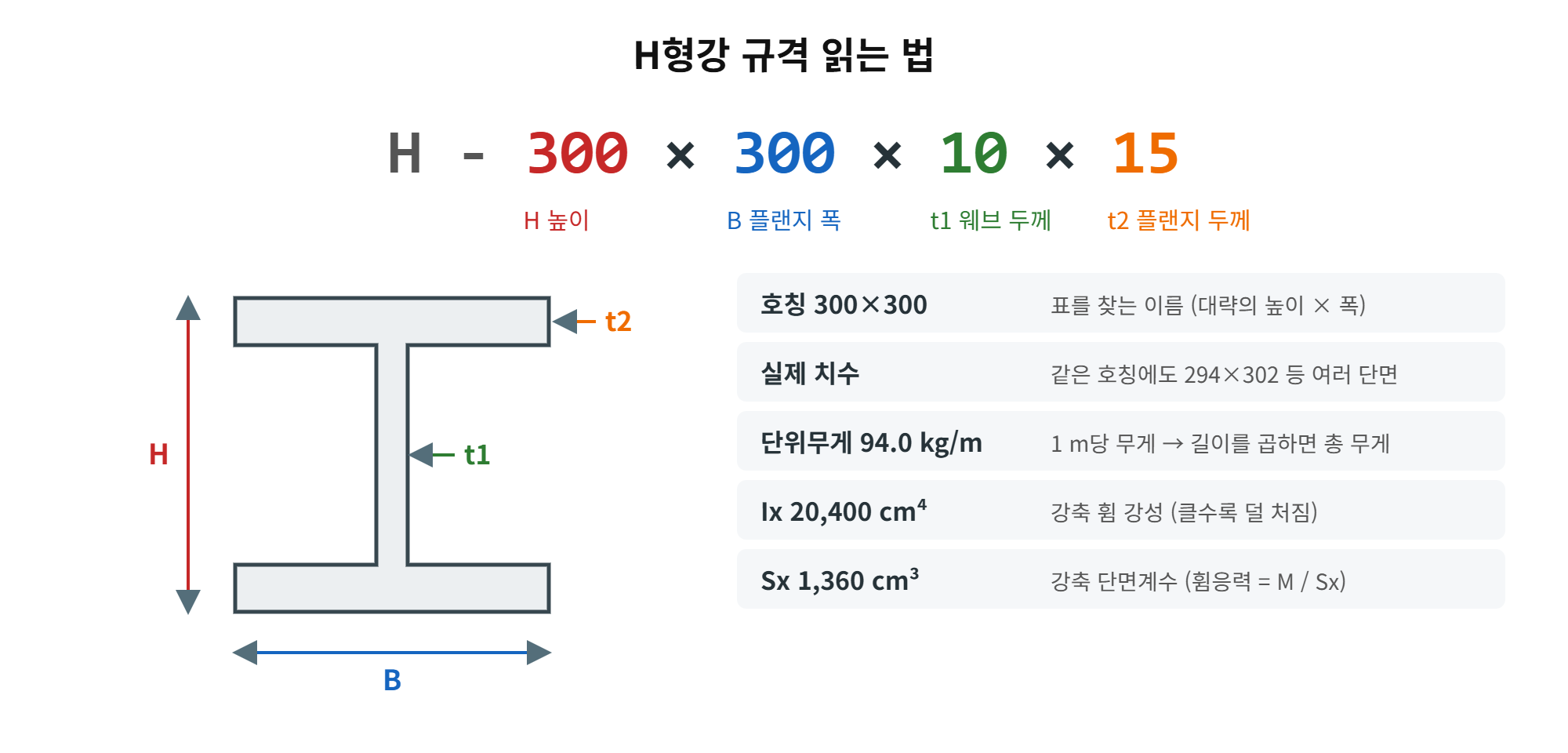

H형강 규격 읽는 법



H빔 규격은 H-높이 × 폭 × 웨브 두께 × 플랜지 두께 순서로 적는다. 예를 들어 H-300×300×10×15는 높이 300 mm, 플랜지 폭 300 mm, 웨브 두께 10 mm, 플랜지 두께 15 mm인 H형강이다. 표의 "호칭"은 300×300처럼 대략의 높이 × 폭만 적은 이름이라, 같은 호칭 안에 실제 치수가 다른 단면이 여러 개 있다.



기호	뜻	단위	쓰는 곳
H, B	높이, 플랜지 폭	mm	단면 크기
t1, t2	웨브 두께, 플랜지 두께	mm	국부좌굴 · 용접 · 볼트 검토
r	웨브와 플랜지가 만나는 모서리 반지름	mm	단면적 · 상세
단위무게	1 m당 무게 (단위중량)	kg/m	물량 · 자중 · 운반
단면적 A	단면의 넓이	cm²	축력 · 인장 · 압축
Ix, Iy	강축 · 약축 단면2차모멘트	cm⁴	휨 강성 · 처짐
ix, iy	강축 · 약축 회전반경	cm	기둥 좌굴 (세장비)
Sx, Sy	강축 · 약축 단면계수	cm³	휨응력 = M / S
도심 Cx, Cy	도심 위치 (ㄷ · ㄱ형강)	cm	비대칭 단면 위치 잡기



• 단면2차모멘트와 단면계수의 뜻은 도심 · 중립축 · 단면2차모멘트 글을, 처짐 계산은 보의 처짐 공식 글을 참고한다.





형강 규격 찾기

---



규격 찾기

KS 규격만

아래 H형강 · ㄷ형강 · ㄱ형강 표가 모두 함께 걸러집니다.





H빔 규격표 (H형강 규격 · 단위중량 76개)

---

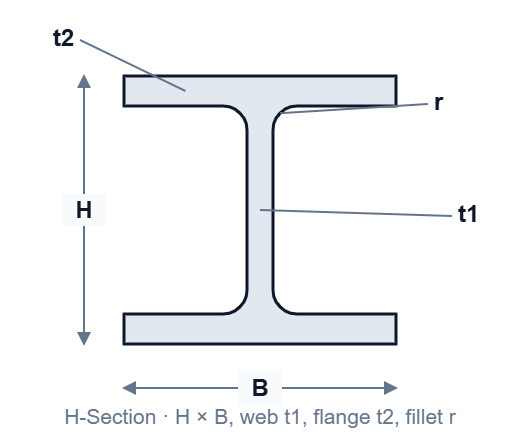

H형강 단면 치수 기호



H형강 규격표다. 단위무게는 kg/m, 단면적은 cm², 단면2차모멘트는 cm⁴, 회전반경은 cm, 단면계수는 cm³ 단위다. KS 열이 ○이면 KS 표준 치수, ×이면 표준 외 치수로 수급을 따로 확인하는 것이 좋다.



호칭	H×B×t1×t2 (mm)	r (mm)	단위무게 (kg/m)	단면적 (cm²)	Ix (cm⁴)	Iy (cm⁴)	ix (cm)	iy (cm)	Sx (cm³)	Sy (cm³)	KS
100×100	H-100×100×6×8	10	17.2	21.9	383	134	4.18	2.47	76.5	26.7	○
125×125	H-125×125×6.5×9	10	23.8	30.31	847	293	5.29	3.11	136	46.9	○
150×75	H-150×75×5×7	8	14.0	17.85	666	49.5	6.11	1.66	88.8	13.2	○
150×100	H-148×100×6×9	11	21.1	26.84	1,020	151	6.17	2.37	138	30.1	○
150×150	H-150×150×7×10	11	31.5	40.14	1,640	563	6.39	3.75	219	75.1	○
200×100	H-198×99×4.5×7	11	18.2	23.18	1,580	114	8.26	2.21	160	23.0	○
200×100	H-200×100×5.5×8	11	21.3	27.16	1,840	134	8.24	2.22	184	26.8	○
200×150	H-194×150×6×9	13	30.6	39.01	2,690	507	8.3	3.61	277	67.6	○
200×200	H-200×200×8×12	13	49.9	63.53	4,720	1,600	8.62	5.02	472	160	○
200×200	H-200×204×12×12	13	56.2	71.53	4,980	1,700	8.35	4.88	498	167	○
200×200	H-208×202×10×16	13	65.7	83.69	6,530	2,200	8.83	5.13	628	218	×
250×125	H-248×124×5×8	12	25.7	32.68	3,540	255	10.4	2.79	285	41.1	○
250×125	H-250×125×6×9	12	29.6	37.66	4,050	294	10.4	2.79	324	47.0	○
250×175	H-244×175×7×11	16	44.1	56.24	6,120	985	10.4	4.18	502	113	○
250×250	H-244×252×11×11	16	64.4	82.06	8,790	2,940	10.3	5.98	720	233	×
250×250	H-248×249×8×13	16	66.5	84.7	9,930	3,350	10.8	6.29	801	269	×
250×250	H-250×250×9×14	16	72.4	92.18	10,800	3,650	10.8	6.29	867	292	○
250×250	H-250×255×14×14	16	82.2	104.7	11,500	3,880	10.5	6.09	919	304	○
300×150	H-298×149×5.5×8	13	32.0	40.8	6,320	442	12.4	3.29	424	59.3	○
300×150	H-300×150×6.5×9	13	36.7	46.78	7,210	508	12.4	3.29	481	67.7	○
300×200	H-294×200×8×12	18	56.8	72.38	11,300	1,600	12.5	4.71	771	160	○
300×200	H-298×201×9×14	18	65.4	83.36	13,300	1,900	12.6	4.77	893	189	×
300×300	H-294×302×12×12	18	84.5	107.7	16,900	5,520	12.5	7.16	1,150	365	○
300×300	H-298×299×9×14	18	87.0	110.8	18,800	6,240	13.0	7.5	1,270	417	×
300×300	H-300×300×10×15	18	94.0	119.8	20,400	6,750	13.1	7.51	1,360	450	○
300×300	H-300×305×15×15	18	106	134.8	21,500	7,100	12.6	7.26	1,440	466	○
300×300	H-304×301×11×17	18	106	134.8	23,400	7,730	13.2	7.57	1,540	514	×
300×300	H-310×305×15×20	18	130	165.3	28,600	9,470	13.2	7.57	1,850	621	×
300×300	H-310×310×20×20	18	142	180.8	29,900	10,000	12.9	7.44	1,930	645	×
350×175	H-346×174×6×9	14	41.4	52.68	11,100	792	14.5	3.88	641	91.0	○
350×175	H-350×175×7×11	14	49.6	63.14	13,600	984	14.7	3.95	775	112	○
350×175	H-354×176×8×13	14	57.8	73.68	16,100	1,180	14.8	4.01	909	135	×
350×250	H-336×249×8×12	20	69.2	88.15	18,500	3,090	14.5	5.92	1,100	248	×
350×250	H-340×250×9×14	20	79.7	101.5	21,700	3,650	14.6	6.0	1,280	292	○
350×350	H-338×351×13×13	20	106	135.3	28,200	9,380	14.4	8.33	1,670	534	×
350×350	H-344×348×10×16	20	115	146.0	33,300	11,200	15.1	8.78	1,940	646	○
350×350	H-344×354×16×16	20	131	166.6	35,300	11,800	14.6	8.43	2,050	669	×
350×350	H-350×350×12×19	20	137	173.9	40,300	13,600	15.2	8.84	2,300	777	○
350×350	H-350×357×19×19	20	156	198.4	42,800	14,400	14.7	8.53	2,450	809	×
400×200	H-396×199×7×11	16	56.6	72.16	20,000	1,450	16.7	4.48	1,010	145	○
400×200	H-400×200×8×13	16	66.0	84.12	23,700	1,740	16.8	4.54	1,190	174	○
400×200	H-404×201×9×15	16	75.5	96.16	27,500	2,030	16.9	4.6	1,360	202	×
400×300	H-386×299×9×14	22	94.3	120.1	33,700	6,240	16.7	7.21	1,750	418	×
400×300	H-390×300×10×16	22	107	136.0	38,700	7,210	16.9	7.28	1,980	481	○
400×400	H-388×402×15×15	22	140	178.5	49,000	16,300	16.6	9.54	2,530	809	○
400×400	H-394×398×11×18	22	147	186.8	56,100	18,900	17.3	10.1	2,850	951	○
400×400	H-394×405×18×18	22	168	214.4	59,700	20,000	16.7	9.65	3,030	985	×
400×400	H-400×400×13×21	22	172	218.7	66,600	22,400	17.5	10.1	3,330	1,120	○
400×400	H-400×408×21×21	22	197	250.7	70,900	23,800	16.8	9.75	3,540	1,170	○
400×400	H-406×403×16×24	22	200	254.9	78,000	26,200	17.5	10.1	3,840	1,300	×
400×400	H-414×405×18×28	22	232	295.4	92,800	31,000	17.7	10.2	4,480	1,530	○
400×400	H-428×407×20×35	22	283	360.7	119,000	39,400	18.2	10.4	5,570	1,930	○
400×400	H-458×417×30×50	22	415	528.6	187,000	60,500	18.8	10.7	8,170	2,900	○
400×400	H-498×432×45×70	22	605	770.1	298,000	94,400	19.7	11.1	12,000	4,370	○
450×200	H-446×199×8×12	18	66.2	84.3	28,700	1,580	18.5	4.33	1,290	159	○
450×200	H-450×200×9×14	18	76.0	96.76	33,500	1,870	18.6	4.4	1,490	187	○
450×300	H-434×299×10×15	24	106	135.0	46,800	6,690	18.6	7.04	2,160	448	×
450×300	H-440×300×11×18	24	124	157.4	56,100	8,110	18.9	7.18	2,550	541	○
450×300	H-440×300×11×18	13	121	153.9	54,700	8,110	18.9	7.26	2,490	541	○
500×200	H-496×199×9×14	13	77.9	99.29	40,800	1,840	20.3	4.3	1,650	185	○
500×200	H-500×200×10×16	13	88.2	112.3	46,800	2,140	20.4	4.37	1,870	214	○
500×300	H-482×300×11×15	13	111	141.2	58,300	6,760	20.3	6.92	2,420	451	○
500×300	H-488×300×11×18	13	125	159.2	68,900	8,110	20.8	7.14	2,820	541	○
600×200	H-596×199×10×15	13	92.5	117.8	66,600	1,980	23.8	4.1	2,230	199	○
600×200	H-600×200×11×17	13	103	131.7	75,600	2,270	24.0	4.15	2,520	227	○
600×300	H-582×300×12×17	13	133	169.2	99,000	7,660	24.2	6.73	3,400	511	○
600×300	H-588×300×12×20	13	147	187.2	114,000	9,010	24.7	6.94	3,880	601	○
600×300	H-594×302×14×23	13	170	217.1	134,000	10,600	24.8	6.99	4,510	702	○
700×300	H-692×300×13×20	18	163	207.5	168,000	9,020	28.5	6.59	4,860	601	○
700×300	H-700×300×13×24	18	182	231.5	197,000	10,800	29.2	6.83	5,630	720	○
800×300	H-792×300×14×22	18	188	239.5	248,000	9,920	32.2	6.44	6,260	661	○
800×300	H-800×300×14×26	18	207	263.5	286,000	11,700	32.9	6.66	7,150	780	○
900×300	H-890×299×15×23	18	210	266.9	339,000	10,300	35.6	6.21	7,620	689	○
900×300	H-900×300×16×28	18	240	305.8	404,000	12,600	36.3	6.42	8,980	840	○
900×300	H-912×302×18×34	18	283	360.1	491,000	15,700	36.9	6.6	10,770	1,040	○
900×300	H-918×303×19×37	18	304	387.4	535,000	17,200	37.2	6.66	11,660	1,140	○



H빔 무게와 강성 – 같은 무게라면 춤이 높은 H형강

아래 그래프는 위 H형강 규격표의 단위무게와 Ix를 한 점씩 찍은 것이다. 같은 단위무게라면 폭보다 높이가 큰 세폭 H형강이 Ix가 훨씬 크다. 그래서 휨을 받는 보에는 세폭 · 중폭을, 두 방향 좌굴을 함께 받는 기둥에는 광폭(H ≈ B)을 주로 쓴다. 점에 마우스를 올리면 규격이 보인다.









ㄷ형강 규격표 (채널 규격 15개)

---

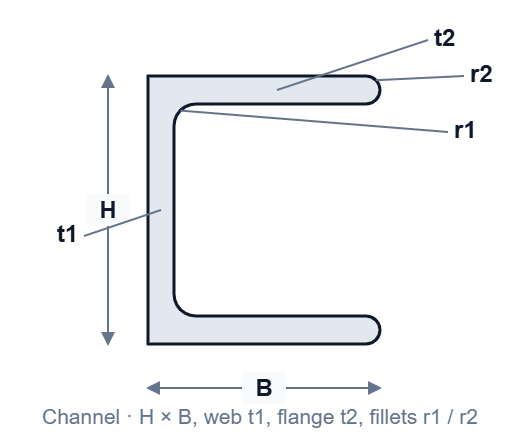

ㄷ형강(채널) 단면 치수 기호



ㄷ형강과 채널(찬넬, C형강)은 같은 단면이다. 웨브 한쪽으로만 플랜지가 나와 있어 도심이 웨브 쪽으로 치우치므로, 표에 웨브 바깥면에서 도심까지의 거리 Cy를 함께 적었다.



호칭	H×B×t1×t2 (mm)	r1 / r2 (mm)	단위무게 (kg/m)	단면적 (cm²)	도심 Cy (cm)	Ix (cm⁴)	Iy (cm⁴)	ix (cm)	iy (cm)	Sx (cm³)	Sy (cm³)
75×40	C-75×40×5×7	8 / 4	6.92	8.818	1.28	75.3	12.2	2.92	1.17	20.1	4.47
100×50	C-100×50×5×7.5	8 / 4	9.36	11.92	1.54	188	26.0	3.97	1.48	37.6	7.52
125×65	C-125×65×6×8	8 / 4	13.4	17.11	1.90	424	61.8	4.98	1.90	67.8	13.4
150×75	C-150×75×6.5×10	10 / 5	18.6	23.71	2.28	861	117	6.03	2.22	115	22.4
180×75	C-180×75×7×10.5	11 / 5.5	21.4	27.20	2.13	1,380	131	7.12	2.19	153	24.3
200×80	C-200×80×7.5×11	12 / 6	24.6	31.33	2.21	1,950	168	7.88	2.32	195	29.1
200×90	C-200×90×8×13.5	14 / 7	30.3	38.65	2.74	2,490	277	8.02	2.68	249	44.2
250×90	C-250×90×9×13	14 / 7	34.6	44.07	2.40	4,180	294	9.74	2.58	334	44.5
250×90	C-250×90×11×14.5	17 / 8.5	40.2	51.17	2.40	4,680	329	9.56	2.54	374	49.9
300×90	C-300×90×9×13	14 / 7	38.1	48.57	2.22	6,440	309	11.5	2.52	429	45.7
300×90	C-300×90×10×15.5	19 / 9.5	43.8	55.74	2.34	7,410	360	11.5	2.54	494	54.1
300×90	C-300×90×12×16	19 / 9.5	48.6	61.90	2.28	7,870	379	11.3	2.48	525	56.4
380×100	C-380×100×10.5×16	18 / 9	54.5	69.39	2.41	14,500	535	14.5	2.78	763	70.5
380×100	C-380×100×13×16.5	18 / 9	62.0	78.96	2.33	15,600	565	14.1	2.67	823	73.6
380×100	C-380×100×13×20	24 / 12	67.3	85.71	2.54	17,600	655	14.3	2.76	926	87.8





ㄱ형강 규격표 (앵글 규격 – 등변 40개 · 부등변 14개)

---



등변 ㄱ형강 (등변 앵글)

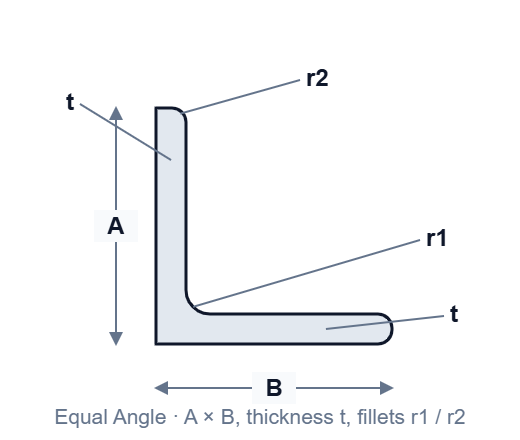

등변 ㄱ형강 단면 치수 기호



두 변의 길이가 같은 등변 ㄱ형강은 x축과 y축 성질이 같아서 Cx = Cy, Ix = Iy로 한 칸에 적었다.



호칭	A×B×t (mm)	r1 / r2 (mm)	단위무게 (kg/m)	단면적 (cm²)	도심 Cx=Cy (cm)	Ix=Iy (cm⁴)	ix=iy (cm)	Sx=Sy (cm³)
25×25	L-25×25×3	4 / 2	1.12	1.427	0.719	0.797	0.747	0.448
30×30	L-30×30×3	4 / 2	1.36	1.727	0.844	1.42	0.908	0.661
40×40	L-40×40×3	4.5 / 2	1.83	2.336	1.09	3.53	1.23	1.21
40×40	L-40×40×5	4.5 / 3	2.95	3.755	1.17	5.42	1.20	1.91
45×45	L-45×45×4	6.5 / 3	2.74	3.492	1.24	6.50	1.36	2.00
45×45	L-45×45×5	6.5 / 3	3.38	4.302	1.28	7.91	1.36	2.46
50×50	L-50×50×4	6.5 / 3	3.06	3.892	1.37	9.06	1.53	2.49
50×50	L-50×50×5	6.5 / 3	3.77	4.802	1.41	11.1	1.52	3.08
50×50	L-50×50×6	6.5 / 4.5	4.46	5.644	1.44	12.6	1.50	3.55
60×60	L-60×60×4	6.5 / 3	3.68	4.692	1.61	16.0	1.85	3.66
60×60	L-60×60×5	6.5 / 3	4.55	5.802	1.66	19.6	1.84	4.52
65×65	L-65×65×5	8.5 / 3	5.00	6.367	1.77	25.3	1.99	5.35
65×65	L-65×65×6	8.5 / 4	5.91	7.527	1.81	29.4	1.98	6.26
65×65	L-65×65×8	8.5 / 6	7.66	9.761	1.88	36.8	1.94	7.96
70×70	L-70×70×6	8.5 / 4	6.38	8.127	1.93	37.1	2.14	7.33
75×75	L-75×75×6	8.5 / 4	6.85	8.727	2.06	46.1	2.30	8.47
75×75	L-75×75×9	8.5 / 6	9.96	12.69	2.17	64.4	2.25	12.1
75×75	L-75×75×12	8.5 / 6	13.0	16.56	2.29	81.9	2.22	15.7
80×80	L-80×80×6	8.5 / 4	7.32	9.327	2.18	56.4	2.46	9.70
90×90	L-90×90×6	10 / 5	8.28	10.55	2.42	80.7	2.77	12.3
90×90	L-90×90×7	10 / 5	9.59	12.22	2.46	93.0	2.76	14.2
90×90	L-90×90×10	10 / 7	13.3	17.00	2.57	125	2.71	19.5
90×90	L-90×90×13	10 / 7	17.0	21.71	2.69	156	2.68	24.8
100×100	L-100×100×7	10 / 5	10.7	13.62	2.71	129	3.08	17.7
100×100	L-100×100×10	10 / 7	14.9	19.00	2.82	175	3.04	24.4
100×100	L-100×100×13	10 / 7	19.1	24.31	2.94	220	3.00	31.1
120×120	L-120×120×8	12 / 5	14.7	18.76	3.24	258	3.71	29.5
130×130	L-130×130×9	12 / 6	17.9	22.74	3.53	366	4.01	38.7
130×130	L-130×130×12	12 / 8.5	23.4	29.76	3.64	467	3.96	49.9
130×130	L-130×130×15	12 / 8.5	28.8	36.75	3.76	568	3.93	61.5
150×150	L-150×150×12	14 / 7	27.3	34.77	4.14	740	4.61	68.1
150×150	L-150×150×15	14 / 10	33.6	42.74	4.24	888	4.56	82.6
150×150	L-150×150×19	14 / 10	41.9	53.38	4.40	1,090	4.52	103
175×175	L-175×175×12	15 / 11	31.8	40.52	4.73	1,170	5.38	91.8
175×175	L-175×175×15	15 / 11	39.4	50.21	4.85	1,440	5.35	114
200×200	L-200×200×15	17 / 12	45.3	57.75	5.46	2,180	6.14	150
200×200	L-200×200×20	17 / 12	59.7	76.00	5.67	2,820	6.09	197
200×200	L-200×200×25	17 / 12	73.6	93.75	5.86	3,420	6.04	242
250×250	L-250×250×25	24 / 12	93.7	119.4	7.10	3,950	7.63	388
250×250	L-250×250×35	24 / 18	128	162.6	7.45	9,110	7.49	519



부등변 ㄱ형강 (부등변 앵글)

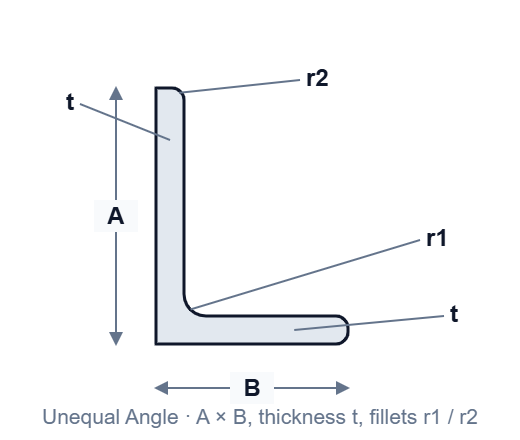

부등변 ㄱ형강 단면 치수 기호



두 변의 길이가 다른 부등변 ㄱ형강은 방향마다 성질이 달라 Cx · Cy, Ix · Iy를 따로 적었다.



호칭	A×B×t (mm)	r1 / r2 (mm)	단위무게 (kg/m)	단면적 (cm²)	도심 Cx (cm)	도심 Cy (cm)	Ix (cm⁴)	Iy (cm⁴)	ix (cm)	iy (cm)	Sx (cm³)	Sy (cm³)
50×30	L-50×30×3	6 / 2	1.83	2.33	1.65	0.66	6.06	2.05	1.91	0.99	1.80	0.704
90×75	L-90×75×9	8.5 / 6	11.0	14.04	2.75	2.00	109	68.1	2.78	2.20	17.4	12.4
100×75	L-100×75×7	10 / 5	9.32	11.87	3.06	1.83	118	56.9	3.15	2.19	17.0	10.0
100×75	L-100×75×10	10 / 7	13.0	16.50	3.17	1.94	159	76.1	3.11	2.15	23.3	13.7
125×75	L-125×75×7	10 / 5	10.7	13.62	4.10	1.64	219	60.4	4.01	2.11	26.1	10.3
125×75	L-125×75×10	10 / 7	14.9	19.00	4.22	1.75	299	80.8	3.96	2.06	36.1	14.1
125×75	L-125×75×13	10 / 7	19.1	24.31	4.35	1.87	376	101	3.93	2.04	46.1	17.9
125×90	L-125×90×10	10 / 7	16.1	20.50	3.95	2.22	318	138	3.94	2.59	37.2	20.3
125×90	L-125×90×13	10 / 7	20.6	26.26	4.07	2.34	401	173	3.91	2.57	47.5	25.9
150×90	L-150×90×9	12 / 6	16.4	20.94	4.95	1.99	485	133	4.81	2.52	48.2	19.0
150×90	L-150×90×12	12 / 8.5	21.5	27.36	5.07	2.10	619	167	4.76	2.47	62.3	24.3
150×100	L-150×100×9	12 / 6	17.1	21.84	4.76	2.30	502	181	4.79	2.88	49.1	23.5
150×100	L-150×100×12	12 / 8.5	22.4	28.56	4.88	2.41	642	228	4.74	2.83	63.4	30.1
150×100	L-150×100×15	12 / 8.5	27.7	35.25	5.00	2.53	782	276	4.71	2.80	78.2	37.0





H빔 무게 계산 (형강 단위중량 × 길이)

---



형강의 무게는 단위무게(kg/m) × 길이(m) × 개수로 구한다. 예를 들어 H-300×300×10×15 (94.0 kg/m) 12 m 1개는 94.0 × 12 = 1,128 kg이다. 위 표의 모든 규격을 아래에서 골라 바로 계산할 수 있다.



형강 무게 계산기 (단위무게 × 길이 × 개수)

규격 H-100×100×6×8 (17.2 kg/m) H-125×125×6.5×9 (23.8 kg/m) H-150×75×5×7 (14 kg/m) H-148×100×6×9 (21.1 kg/m) H-150×150×7×10 (31.5 kg/m) H-198×99×4.5×7 (18.2 kg/m) H-200×100×5.5×8 (21.3 kg/m) H-194×150×6×9 (30.6 kg/m) H-200×200×8×12 (49.9 kg/m) H-200×204×12×12 (56.2 kg/m) H-208×202×10×16 (65.7 kg/m) H-248×124×5×8 (25.7 kg/m) H-250×125×6×9 (29.6 kg/m) H-244×175×7×11 (44.1 kg/m) H-244×252×11×11 (64.4 kg/m) H-248×249×8×13 (66.5 kg/m) H-250×250×9×14 (72.4 kg/m) H-250×255×14×14 (82.2 kg/m) H-298×149×5.5×8 (32 kg/m) H-300×150×6.5×9 (36.7 kg/m) H-294×200×8×12 (56.8 kg/m) H-298×201×9×14 (65.4 kg/m) H-294×302×12×12 (84.5 kg/m) H-298×299×9×14 (87 kg/m) H-300×300×10×15 (94 kg/m) H-300×305×15×15 (106 kg/m) H-304×301×11×17 (106 kg/m) H-310×305×15×20 (130 kg/m) H-310×310×20×20 (142 kg/m) H-346×174×6×9 (41.4 kg/m) H-350×175×7×11 (49.6 kg/m) H-354×176×8×13 (57.8 kg/m) H-336×249×8×12 (69.2 kg/m) H-340×250×9×14 (79.7 kg/m) H-338×351×13×13 (106 kg/m) H-344×348×10×16 (115 kg/m) H-344×354×16×16 (131 kg/m) H-350×350×12×19 (137 kg/m) H-350×357×19×19 (156 kg/m) H-396×199×7×11 (56.6 kg/m) H-400×200×8×13 (66 kg/m) H-404×201×9×15 (75.5 kg/m) H-386×299×9×14 (94.3 kg/m) H-390×300×10×16 (107 kg/m) H-388×402×15×15 (140 kg/m) H-394×398×11×18 (147 kg/m) H-394×405×18×18 (168 kg/m) H-400×400×13×21 (172 kg/m) H-400×408×21×21 (197 kg/m) H-406×403×16×24 (200 kg/m) H-414×405×18×28 (232 kg/m) H-428×407×20×35 (283 kg/m) H-458×417×30×50 (415 kg/m) H-498×432×45×70 (605 kg/m) H-446×199×8×12 (66.2 kg/m) H-450×200×9×14 (76 kg/m) H-434×299×10×15 (106 kg/m) H-440×300×11×18 (124 kg/m) H-440×300×11×18 (121 kg/m) H-496×199×9×14 (77.9 kg/m) H-500×200×10×16 (88.2 kg/m) H-482×300×11×15 (111 kg/m) H-488×300×11×18 (125 kg/m) H-596×199×10×15 (92.5 kg/m) H-600×200×11×17 (103 kg/m) H-582×300×12×17 (133 kg/m) H-588×300×12×20 (147 kg/m) H-594×302×14×23 (170 kg/m) H-692×300×13×20 (163 kg/m) H-700×300×13×24 (182 kg/m) H-792×300×14×22 (188 kg/m) H-800×300×14×26 (207 kg/m) H-890×299×15×23 (210 kg/m) H-900×300×16×28 (240 kg/m) H-912×302×18×34 (283 kg/m) H-918×303×19×37 (304 kg/m) C-75×40×5×7 (6.92 kg/m) C-100×50×5×7.5 (9.36 kg/m) C-125×65×6×8 (13.4 kg/m) C-150×75×6.5×10 (18.6 kg/m) C-180×75×7×10.5 (21.4 kg/m) C-200×80×7.5×11 (24.6 kg/m) C-200×90×8×13.5 (30.3 kg/m) C-250×90×9×13 (34.6 kg/m) C-250×90×11×14.5 (40.2 kg/m) C-300×90×9×13 (38.1 kg/m) C-300×90×10×15.5 (43.8 kg/m) C-300×90×12×16 (48.6 kg/m) C-380×100×10.5×16 (54.5 kg/m) C-380×100×13×16.5 (62 kg/m) C-380×100×13×20 (67.3 kg/m) L-25×25×3 (1.12 kg/m) L-30×30×3 (1.36 kg/m) L-40×40×3 (1.83 kg/m) L-40×40×5 (2.95 kg/m) L-45×45×4 (2.74 kg/m) L-45×45×5 (3.38 kg/m) L-50×50×4 (3.06 kg/m) L-50×50×5 (3.77 kg/m) L-50×50×6 (4.46 kg/m) L-60×60×4 (3.68 kg/m) L-60×60×5 (4.55 kg/m) L-65×65×5 (5 kg/m) L-65×65×6 (5.91 kg/m) L-65×65×8 (7.66 kg/m) L-70×70×6 (6.38 kg/m) L-75×75×6 (6.85 kg/m) L-75×75×9 (9.96 kg/m) L-75×75×12 (13 kg/m) L-80×80×6 (7.32 kg/m) L-90×90×6 (8.28 kg/m) L-90×90×7 (9.59 kg/m) L-90×90×10 (13.3 kg/m) L-90×90×13 (17 kg/m) L-100×100×7 (10.7 kg/m) L-100×100×10 (14.9 kg/m) L-100×100×13 (19.1 kg/m) L-120×120×8 (14.7 kg/m) L-130×130×9 (17.9 kg/m) L-130×130×12 (23.4 kg/m) L-130×130×15 (28.8 kg/m) L-150×150×12 (27.3 kg/m) L-150×150×15 (33.6 kg/m) L-150×150×19 (41.9 kg/m) L-175×175×12 (31.8 kg/m) L-175×175×15 (39.4 kg/m) L-200×200×15 (45.3 kg/m) L-200×200×20 (59.7 kg/m) L-200×200×25 (73.6 kg/m) L-250×250×25 (93.7 kg/m) L-250×250×35 (128 kg/m) L-50×30×3 (1.83 kg/m) L-90×75×9 (11 kg/m) L-100×75×7 (9.32 kg/m) L-100×75×10 (13 kg/m) L-125×75×7 (10.7 kg/m) L-125×75×10 (14.9 kg/m) L-125×75×13 (19.1 kg/m) L-125×90×10 (16.1 kg/m) L-125×90×13 (20.6 kg/m) L-150×90×9 (16.4 kg/m) L-150×90×12 (21.5 kg/m) L-150×100×9 (17.1 kg/m) L-150×100×12 (22.4 kg/m) L-150×100×15 (27.7 kg/m)

길이m

개수개

총 무게 =

-





자주 묻는 질문

---



질문	답
H빔과 H형강은 같은 것인가?	같다. H형강(H-beam)을 현장에서 흔히 H빔이라고 부른다. I형강은 플랜지 안쪽이 경사지고 폭이 좁은 다른 단면이다.
H빔 규격은 어떻게 읽나?	H-높이 × 폭 × 웨브 두께 × 플랜지 두께 (mm) 순서다. H-400×200×8×13은 높이 400, 폭 200, 웨브 8, 플랜지 13 mm다.
H빔 무게는 어떻게 구하나?	단위무게(kg/m) × 길이(m). H-400×200×8×13 (66.0 kg/m) 10 m는 660 kg이다.
같은 호칭인데 치수가 다른 이유는?	같은 크기 계열에서 웨브 · 플랜지 두께를 달리한 단면이 여러 개 있어서다. 표에서는 호칭이 아니라 H×B×t1×t2 전체로 구분한다.
ㄷ형강과 채널은 다른가?	같은 단면이다. 채널, 찬넬, C형강 모두 ㄷ형강을 가리킨다.
ㄱ형강과 앵글은 다른가?	같은 단면이다. 두 변이 같으면 등변 ㄱ형강, 다르면 부등변 ㄱ형강이다.





이 단면으로 바로 보 계산하기

---



이 글의 형강 규격표는 macroBIM의 단면 데이터베이스와 같은 표다. macroBIM은 설치 없이 브라우저에서 쓰는 구조계산 도구로, 왼쪽 메뉴 MacroBEAM → SimpleBEAM의 Property → Database에서 H형강 · 채널 등을 골라 바로 반력 · 휨모멘트 · 처짐을 계산할 수 있다.

     → macroBIM 바로가기 (www.macrobim.com)





관련 글

---

     → 보의 처짐 공식 정리 – 단순보 · 캔틸레버 · 고정보 · 연속보 최대 처짐

     → 도심(Centroid) 뜻과 구하는 법 – 무게중심 · 중립축 차이

     → 강재 종류 및 특성

     → KDS 14 31 10 강구조 부재 설계기준 – 목차 · 핵심 요약
