각관 규격 · 강관 규격 단위중량표



각관 규격과 강관 규격은 현장에서 가장 자주 찾는 강재 치수표다. 이 글에는 구조용 각형강관(각관, 각파이프) 152개와 일반구조용 탄소강관(원형 강관) 96개의 치수 · 두께 · 단위중량(kg/m) · 단면적 · 단면2차모멘트 · 단면계수 · 회전반경을 표로 정리했다.

강관은 15A · 20A · 50A 같은 호칭과 실제 외경이 달라 헷갈리기 쉬우므로, 표에 호칭(A · B)과 외경을 함께 적었다. 맨 위 규격 찾기 칸에 "100x100", "48.6", "15A"처럼 입력하면 모든 표가 한꺼번에 걸러지고, 아래 각관 · 강관 무게 계산기로 길이와 개수를 넣어 총 무게를 바로 구할 수 있다.



구분	각관 (각형강관)	강관 (원형강관)
다른 이름	각파이프, 사각파이프, □형강관	파이프, 원형강관, 구조용 강관
규격 표기	□-A×B×t (예: □-100×100×4.5)	Φ D×t (예: Φ48.6×2.3)
크기 부르는 법	바깥 치수 A × B (mm)	호칭 A(mm 계열) · B(인치 계열), 실제는 외경 D
주 용도	기둥 · 트러스 · 프레임 · 난간 · 가설재	기둥 · 비계 · 트러스 · 파일 · 배관
이 글에 실린 규격	SPSR 57개 · ROLL 46개 · PRESS 49개	STK 96개





강관 종류 – SPP · SPPS · STK · SPSR 차이

---



같은 "강관"이라도 쓰임새에 따라 KS 규격과 재질 기호가 다르다. 배관용은 물 · 가스 · 증기를 흘려보내는 것이 목적이고, 구조용은 힘을 받는 부재로 쓰는 것이 목적이다. 이 글의 표는 구조용인 STK와 SPSR(및 건축구조용 대형 각관) 기준이다.



재질 기호	이름	KS 규격	모양	주 용도
SPP	배관용 탄소강관	KS D 3507	원형	저압 물 · 가스 · 공기 배관 (흑관 · 백관)
SPPS	압력배관용 탄소강관	KS D 3562	원형	압력이 걸리는 배관 · 플랜트
STK	일반구조용 탄소강관	KS D 3566	원형	건축 · 토목 구조물, 비계, 파일
SPSR	일반구조용 각형강관	KS D 3568	각형	건축 · 토목 구조물, 프레임, 트러스
ROLL · PRESS	건축구조용 대형 각관	–	각형	고층 건물 기둥 등 대형 단면 (성형 방법에 따른 구분)



• 배관용 SPP와 구조용 STK는 같은 외경 계열(15A = 21.7 mm 등)을 쓰지만 두께와 재질 보증 항목이 다르다. 구조 부재에는 STK · SPSR처럼 강도가 보증된 구조용 강관을 쓴다.
• 강재의 종류와 강도 등급은 강재 종류 및 특성 글을 참고한다.





각관 · 강관 규격 읽는 법

---

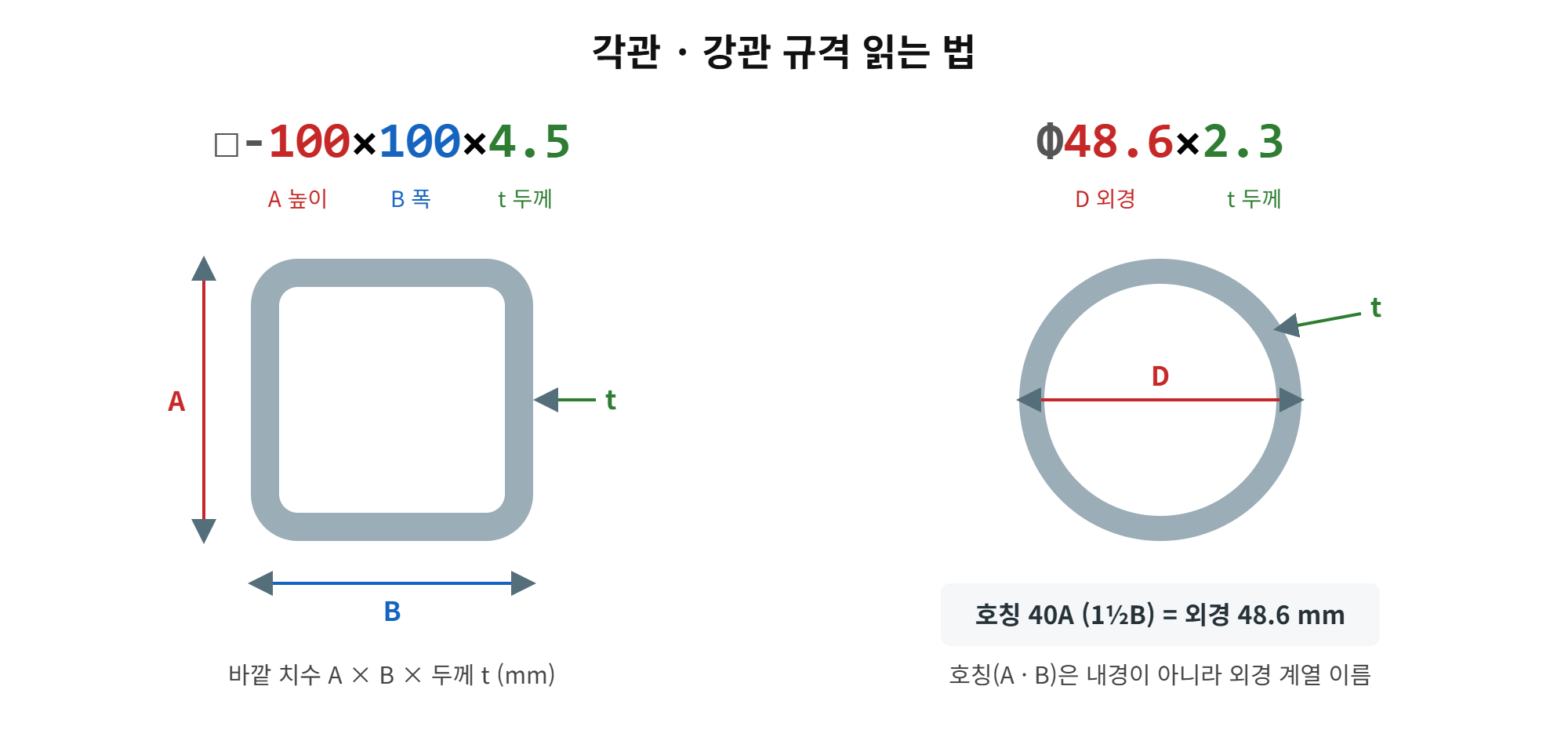

각관 · 강관 규격 읽는 법



각관은 □-높이 × 폭 × 두께 순서로 적는다. □-100×100×4.5는 바깥 치수 100 × 100 mm, 두께 4.5 mm인 정사각형 각관이다. 강관은 Φ외경 × 두께로 적는다. Φ48.6×2.3은 외경 48.6 mm, 두께 2.3 mm인 강관으로, 호칭으로는 40A (1½B)다.



기호	뜻	단위	쓰는 곳
A, B	각관 바깥 높이 · 폭	mm	단면 크기
D	강관 외경 (바깥 지름)	mm	단면 크기 · 호칭 대응
t	관 두께	mm	강도 · 무게 · 용접
r	각관 바깥 모서리 반지름	mm	단면적 · 단면 성능
단위무게	1 m당 무게 (단위중량)	kg/m	물량 · 자중 · 운반
단면적	단면의 넓이	cm²	축력 · 인장 · 압축
I	단면2차모멘트	cm⁴	휨 강성 · 처짐
Z	단면계수 = I / (바깥 치수의 절반)	cm³	휨응력 = M / Z
i	회전반경 = √(I / 단면적)	cm	기둥 좌굴 (세장비)



• 각관과 강관은 정사각형 · 원형이라 x축과 y축 성질이 같다. 그래서 각관 표는 Ix = Iy처럼 한 칸으로 적었다.
• 표의 I · Z · i는 치수(A, t, r 또는 D, t)로 계산한 값이다. 단면2차모멘트와 단면계수의 뜻은 도심 · 중립축 · 단면2차모멘트 글을 참고한다.





강관 호칭 15A · 20A · 25A 외경 – A와 B의 뜻

---



강관의 15A는 "지름 15 mm"가 아니다. 호칭은 옛 배관 관습에서 온 크기 이름이고, 실제 외경은 21.7 mm다. A는 mm 계열 호칭, B는 인치 계열 호칭으로 15A = ½B(반 인치)처럼 짝을 이룬다. 호칭이 같으면 두께가 달라도 외경은 같고, 두께가 두꺼워지면 안지름이 작아진다.



호칭 A	호칭 B	외경 D (mm)	호칭 A	호칭 B	외경 D (mm)
15A	½B	21.7	200A	8B	216.3
20A	¾B	27.2	250A	10B	267.4
25A	1B	34	300A	12B	318.5
32A	1¼B	42.7	350A	14B	355.6
40A	1½B	48.6	400A	16B	406.4
50A	2B	60.5	450A	18B	457.2
65A	2½B	76.3	500A	20B	508
80A	3B	89.1	550A	22B	558.8
90A	3½B	101.6	600A	24B	609.6
100A	4B	114.3	700A	28B	711.2
125A	5B	139.8	800A	32B	812.8
150A	6B	165.2	900A	36B	914.4
175A	7B	190.7	1000A	40B	1016



• 배관에서 많이 쓰는 15A 외경 21.7 mm, 20A 27.2 mm, 25A 34.0 mm, 50A 60.5 mm, 100A 114.3 mm는 외워 두면 편하다.
• 비계용 강관으로 흔히 쓰는 Φ48.6은 호칭 40A (1½B)다.





각관 · 강관 규격 찾기

---



규격 찾기

아래 각관 표 3개와 강관 표가 모두 함께 걸러집니다. 강관은 15A · 2B 같은 호칭으로도 찾을 수 있습니다.





각관 규격표 (일반구조용 각형강관 SPSR 57개)

---

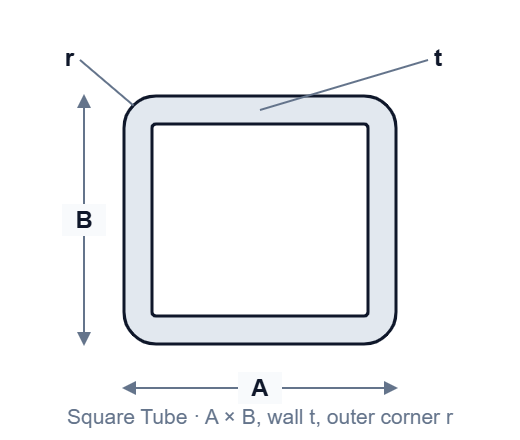

각관(각형강관) 단면 치수 기호



KS D 3568 일반구조용 각형강관(SPSR) 규격표다. □-20~300 mm 범위의 정사각형 각관이며, 바깥 모서리 반지름 r은 두께의 2배(r = 2.0t)로 계산했다. 단위무게는 kg/m, 단면적은 cm², 단면2차모멘트는 cm⁴, 단면계수는 cm³, 회전반경은 cm 단위다.



규격 표기 □-A×B×t (mm)	두께 t (mm)	모서리 r (mm)	단위무게 (kg/m)	단면적 (cm²)	Ix = Iy (cm⁴)	Zx = Zy (cm³)	ix = iy (cm)
□-20×20×1.2	1.2	2.4	0.68	0.87	0.498	0.498	0.76
□-20×20×1.6	1.6	3.2	0.87	1.11	0.608	0.608	0.74
□-25×25×1.2	1.2	2.4	0.87	1.11	1.03	0.82	0.96
□-25×25×1.6	1.6	3.2	1.12	1.43	1.28	1.02	0.94
□-30×30×1.2	1.2	2.4	1.06	1.35	1.83	1.22	1.17
□-30×30×1.6	1.6	3.2	1.38	1.75	2.31	1.54	1.15
□-40×40×1.6	1.6	3.2	1.88	2.39	5.79	2.90	1.56
□-40×40×2.3	2.3	4.6	2.62	3.33	7.73	3.86	1.52
□-50×50×1.6	1.6	3.2	2.38	3.03	11.71	4.68	1.96
□-50×50×2.3	2.3	4.6	3.34	4.25	15.86	6.34	1.93
□-50×50×3.2	3.2	6.4	4.50	5.73	20.40	8.16	1.89
□-60×60×1.6	1.6	3.2	2.88	3.67	20.68	6.89	2.37
□-60×60×2.3	2.3	4.6	4.06	5.17	28.31	9.44	2.34
□-60×60×3.2	3.2	6.4	5.50	7.01	36.94	12.31	2.30
□-75×75×1.6	1.6	3.2	3.64	4.63	41.29	11.01	2.99
□-75×75×2.3	2.3	4.6	5.14	6.55	57.10	15.23	2.95
□-75×75×3.2	3.2	6.4	7.01	8.93	75.53	20.14	2.91
□-75×75×4.5	4.5	9	9.55	12.17	98.55	26.28	2.85
□-80×80×2.3	2.3	4.6	5.50	7.01	69.86	17.46	3.16
□-80×80×3.2	3.2	6.4	7.51	9.57	92.71	23.18	3.11
□-80×80×4.5	4.5	9	10.26	13.07	121.6	30.40	3.05
□-90×90×2.3	2.3	4.6	6.23	7.93	100.8	22.40	3.56
□-90×90×3.2	3.2	6.4	8.51	10.85	134.5	29.89	3.52
□-100×100×2.3	2.3	4.6	6.95	8.85	139.7	27.95	3.97
□-100×100×3.2	3.2	6.4	9.52	12.13	187.3	37.46	3.93
□-100×100×4	4	8	11.73	14.95	226.4	45.27	3.89
□-100×100×4.5	4.5	9	13.08	16.67	249.3	49.86	3.87
□-100×100×6	6	12	16.98	21.63	311.5	62.29	3.79
□-100×100×9	9	18	24.08	30.67	408.0	81.61	3.65
□-100×100×12	12	24	30.25	38.53	471.3	94.25	3.50
□-125×125×3.2	3.2	6.4	12.03	15.33	375.6	60.10	4.95
□-125×125×4.5	4.5	9	16.62	21.17	505.8	80.93	4.89
□-125×125×5	5	10	18.33	23.36	552.6	88.42	4.86
□-125×125×6	6	12	21.69	27.63	640.9	102.5	4.82
□-125×125×9	9	18	31.14	39.67	865.2	138.4	4.67
□-125×125×12	12	24	39.67	50.53	1,033	165.3	4.52
□-150×150×4.5	4.5	9	20.15	25.67	896.3	119.5	5.91
□-150×150×5	5	10	22.26	28.36	982.1	130.9	5.89
□-150×150×6	6	12	26.40	33.63	1,146	152.8	5.84
□-150×150×9	9	18	38.21	48.67	1,577	210.2	5.69
□-175×175×4.5	4.5	9	23.68	30.17	1,449	165.6	6.93
□-175×175×5	5	10	26.18	33.36	1,591	181.8	6.91
□-175×175×6	6	12	31.11	39.63	1,864	213.0	6.86
□-200×200×4.5	4.5	9	27.21	34.67	2,192	219.2	7.95
□-200×200×5	5	10	30.11	38.36	2,410	241.0	7.93
□-200×200×6	6	12	35.82	45.63	2,833	283.3	7.88
□-200×200×9	9	18	52.34	66.67	3,989	398.9	7.73
□-200×200×12	12	24	67.93	86.53	4,984	498.4	7.59
□-250×250×5	5	10	37.96	48.36	4,805	384.4	9.97
□-250×250×6	6	12	45.24	57.63	5,672	453.8	9.92
□-250×250×8	8	16	59.50	75.79	7,316	585.3	9.82
□-250×250×9	9	18	66.47	84.67	8,093	647.5	9.78
□-250×250×12	12	24	86.77	110.5	10,254	820.3	9.63
□-300×300×4.5	4.5	9	41.34	52.67	7,627	508.4	12.03
□-300×300×6	6	12	54.66	69.63	9,964	664.2	11.96
□-300×300×9	9	18	80.60	102.7	14,341	956.1	11.82
□-300×300×12	12	24	105.61	134.5	18,334	1,222	11.67





건축구조용 대형 각관 – ROLL 성형 (46개)

롤로 둥글게 말아 각형으로 성형한 대형 각관이다. □-200~550 mm 범위이며 모서리 반지름은 r = 2.5t로 계산했다.



규격 표기 □-A×B×t (mm)	두께 t (mm)	모서리 r (mm)	단위무게 (kg/m)	단면적 (cm²)	Ix = Iy (cm⁴)	Zx = Zy (cm³)	ix = iy (cm)
□-200×200×6	6	15	35.58	45.32	2,802	280.2	7.86
□-200×200×8	8	20	46.51	59.24	3,566	356.6	7.76
□-200×200×9	9	22.5	51.79	65.98	3,918	391.8	7.71
□-200×200×12	12	30	66.96	85.30	4,859	485.9	7.55
□-250×250×6	6	15	45.00	57.32	5,623	449.9	9.90
□-250×250×8	8	20	59.07	75.24	7,229	578.3	9.80
□-250×250×9	9	22.5	65.92	83.98	7,984	638.7	9.75
□-250×250×12	12	30	85.80	109.3	10,059	804.8	9.59
□-250×250×14	14	35	98.46	125.4	11,291	903.3	9.49
□-250×250×16	16	40	110.66	141.0	12,405	992.4	9.38
□-300×300×6	6	15	54.42	69.32	9,894	659.6	11.95
□-300×300×8	8	20	71.63	91.24	12,801	853.4	11.84
□-300×300×9	9	22.5	80.05	102.0	14,183	945.6	11.79
□-300×300×12	12	30	104.64	133.3	18,054	1,204	11.64
□-300×300×14	14	35	120.44	153.4	20,409	1,361	11.53
□-300×300×16	16	40	135.78	173.0	22,589	1,506	11.43
□-300×300×19	19	47.5	157.91	201.2	25,540	1,703	11.27
□-350×350×9	9	22.5	94.18	120.0	22,967	1,312	13.84
□-350×350×12	12	30	123.48	157.3	29,443	1,682	13.68
□-350×350×14	14	35	142.42	181.4	33,448	1,911	13.58
□-350×350×16	16	40	160.90	205.0	37,208	2,126	13.47
□-350×350×19	19	47.5	187.74	239.2	42,400	2,423	13.31
□-350×350×22	22	55	213.54	272.0	47,071	2,690	13.15
□-400×400×9	9	22.5	108.31	138.0	34,785	1,739	15.88
□-400×400×12	12	30	142.32	181.3	44,826	2,241	15.72
□-400×400×14	14	35	164.40	209.4	51,106	2,555	15.62
□-400×400×16	16	40	186.02	237.0	57,060	2,853	15.52
□-400×400×19	19	47.5	217.57	277.2	65,395	3,270	15.36
□-400×400×22	22	55	248.08	316.0	73,031	3,652	15.20
□-450×450×9	9	22.5	122.44	156.0	50,087	2,226	17.92
□-450×450×12	12	30	161.16	205.3	64,803	2,880	17.77
□-450×450×14	14	35	186.38	237.4	74,084	3,293	17.66
□-450×450×16	16	40	211.14	269.0	82,947	3,687	17.56
□-450×450×19	19	47.5	247.40	315.2	95,474	4,243	17.40
□-450×450×22	22	55	282.62	360.0	107,099	4,760	17.25
□-500×500×9	9	22.5	136.57	174.0	69,324	2,773	19.96
□-500×500×12	12	30	180.00	229.3	89,975	3,599	19.81
□-500×500×14	14	35	208.36	265.4	103,081	4,123	19.71
□-500×500×16	16	40	236.26	301.0	115,667	4,627	19.60
□-500×500×19	19	47.5	277.23	353.2	133,586	5,343	19.45
□-500×500×22	22	55	317.16	404.0	150,375	6,015	19.29
□-550×550×12	12	30	198.84	253.3	120,941	4,398	21.85
□-550×550×14	14	35	230.34	293.4	138,799	5,047	21.75
□-550×550×16	16	40	261.38	333.0	156,022	5,674	21.65
□-550×550×19	19	47.5	307.06	391.2	180,683	6,570	21.49
□-550×550×22	22	55	351.70	448.0	203,959	7,417	21.34





건축구조용 대형 각관 – PRESS 성형 (49개)

강판을 프레스로 접어 성형한 대형 각관이다. □-600~800 mm 범위이며 모서리 반지름은 r = 3.5t로 계산했다. 두께가 두꺼운 대형 기둥에 주로 쓴다.



규격 표기 □-A×B×t (mm)	두께 t (mm)	모서리 r (mm)	단위무게 (kg/m)	단면적 (cm²)	Ix = Iy (cm⁴)	Zx = Zy (cm³)	ix = iy (cm)
□-600×600×9	9	31.5	163.74	208.6	120,125	4,004	24.00
□-600×600×12	12	42	215.74	274.8	156,023	5,201	23.83
□-600×600×16	16	56	283.05	360.6	200,735	6,691	23.59
□-600×600×19	19	66.5	332.03	423.0	231,939	7,731	23.42
□-600×600×22	22	77	379.71	483.7	261,176	8,706	23.24
□-600×600×25	25	87.5	426.11	542.8	288,472	9,616	23.05
□-600×600×28	28	98	471.20	600.3	313,856	10,462	22.87
□-600×600×32	32	112	529.33	674.3	344,774	11,492	22.61
□-600×600×36	36	126	585.15	745.4	372,408	12,414	22.35
□-600×600×38	38	133	612.20	779.9	385,015	12,834	22.22
□-600×600×40	40	140	638.67	813.6	396,827	13,228	22.08
□-650×650×12	12	42	234.58	298.8	199,986	6,153	25.87
□-650×650×16	16	56	308.17	392.6	258,060	7,940	25.64
□-650×650×19	19	66.5	361.86	461.0	298,866	9,196	25.46
□-650×650×22	22	77	414.25	527.7	337,349	10,380	25.28
□-650×650×25	25	87.5	465.36	592.8	373,536	11,493	25.10
□-650×650×28	28	98	515.16	656.3	407,458	12,537	24.92
□-650×650×32	32	112	579.57	738.3	449,214	13,822	24.67
□-650×650×36	36	126	641.67	817.4	487,068	14,987	24.41
□-650×650×38	38	133	671.86	855.9	504,554	15,525	24.28
□-650×650×40	40	140	701.47	893.6	521,093	16,034	24.15
□-700×700×12	12	42	253.42	322.8	251,512	7,186	27.91
□-700×700×16	16	56	333.29	424.6	325,364	9,296	27.68
□-700×700×19	19	66.5	391.69	499.0	377,550	10,787	27.51
□-700×700×22	22	77	448.79	571.7	427,026	12,201	27.33
□-700×700×25	25	87.5	504.61	642.8	473,822	13,538	27.15
□-700×700×28	28	98	559.12	712.3	517,970	14,799	26.97
□-700×700×32	32	112	629.81	802.3	572,771	16,365	26.72
□-700×700×36	36	126	698.19	889.4	622,997	17,800	26.47
□-700×700×38	38	133	731.52	931.9	646,420	18,469	26.34
□-700×700×40	40	140	764.27	973.6	668,728	19,107	26.21
□-750×750×16	16	56	358.41	456.6	403,447	10,759	29.73
□-750×750×19	19	66.5	421.52	537.0	468,941	12,505	29.55
□-750×750×22	22	77	483.33	615.7	531,307	14,168	29.38
□-750×750×25	25	87.5	543.86	692.8	590,581	15,749	29.20
□-750×750×28	28	98	603.08	768.3	646,794	17,248	29.02
□-750×750×32	32	112	680.05	866.3	717,044	19,121	28.77
□-750×750×36	36	126	754.71	961.4	781,996	20,853	28.52
□-750×750×38	38	133	791.18	1,008	812,512	21,667	28.39
□-750×750×40	40	140	827.07	1,054	841,734	22,446	28.27
□-800×800×16	16	56	383.53	488.6	493,110	12,328	31.77
□-800×800×19	19	66.5	451.35	575.0	573,988	14,350	31.60
□-800×800×22	22	77	517.87	659.7	651,293	16,282	31.42
□-800×800×25	25	87.5	583.11	742.8	725,062	18,127	31.24
□-800×800×28	28	98	647.04	824.3	795,329	19,883	31.06
□-800×800×32	32	112	730.29	930.3	883,634	22,091	30.82
□-800×800×36	36	126	811.23	1,033	965,865	24,147	30.57
□-800×800×38	38	133	850.84	1,084	1,004,730	25,118	30.45
□-800×800×40	40	140	889.87	1,134	1,042,109	26,053	30.32





강관 규격표 (일반구조용 탄소강관 STK 96개)

---



강관(원형강관) 단면 치수 기호



KS D 3566 일반구조용 탄소강관(STK) 규격표다. 외경 21.7 mm(15A)부터 1,016 mm(1000A)까지 96개 단면을 외경 · 두께 순으로 실었다. 호칭 열의 "–"는 표준 호칭에 대응하지 않는 외경이다.



규격 표기 Φ D×t (mm)	호칭 (A)	호칭 (B, 인치)	두께 t (mm)	단위무게 (kg/m)	단면적 (cm²)	I (cm⁴)	Z (cm³)	i (cm)
Φ21.7×2	15A	½B	2	0.972	1.24	0.607	0.559	0.70
Φ27.2×2	20A	¾B	2	1.24	1.58	1.26	0.93	0.89
Φ27.2×2.3	20A	¾B	2.3	1.41	1.80	1.41	1.03	0.88
Φ34×2.3	25A	1B	2.3	1.8	2.29	2.89	1.70	1.12
Φ42.7×2.3	32A	1¼B	2.3	2.29	2.92	5.97	2.80	1.43
Φ42.7×2.8	32A	1¼B	2.8	2.76	3.51	7.02	3.29	1.41
Φ48.6×2.3	40A	1½B	2.3	2.63	3.35	8.99	3.70	1.64
Φ48.6×2.8	40A	1½B	2.8	3.16	4.03	10.60	4.36	1.62
Φ48.6×3.2	40A	1½B	3.2	3.58	4.56	11.82	4.86	1.61
Φ60.5×2.3	50A	2B	2.3	3.3	4.21	17.83	5.90	2.06
Φ60.5×3.2	50A	2B	3.2	4.52	5.76	23.72	7.84	2.03
Φ60.5×4	50A	2B	4	5.57	7.10	28.47	9.41	2.00
Φ76.3×2.8	65A	2½B	2.8	5.08	6.47	43.72	11.46	2.60
Φ76.3×3.2	65A	2½B	3.2	5.77	7.35	49.18	12.89	2.59
Φ76.3×4	65A	2½B	4	7.13	9.09	59.55	15.61	2.56
Φ89.1×2.8	80A	3B	2.8	5.96	7.59	70.75	15.88	3.05
Φ89.1×3.2	80A	3B	3.2	6.78	8.64	79.76	17.90	3.04
Φ89.1×4	80A	3B	4	8.39	10.69	97.02	21.78	3.01
Φ101.6×3.2	90A	3½B	3.2	7.76	9.89	119.9	23.59	3.48
Φ101.6×4	90A	3½B	4	9.63	12.26	146.3	28.80	3.45
Φ101.6×5	90A	3½B	5	11.9	15.17	177.5	34.93	3.42
Φ114.3×3.2	100A	4B	3.2	8.77	11.17	172.5	30.18	3.93
Φ114.3×3.6	100A	4B	3.6	9.83	12.52	192.0	33.59	3.92
Φ114.3×4.5	100A	4B	4.5	12.2	15.52	234.3	41.00	3.89
Φ114.3×5.6	100A	4B	5.6	15	19.12	283.2	49.55	3.85
Φ139.8×3.6	125A	5B	3.6	12.1	15.40	357.4	51.14	4.82
Φ139.8×4	125A	5B	4	13.4	17.07	393.7	56.33	4.80
Φ139.8×4.5	125A	5B	4.5	15	19.13	438.2	62.69	4.79
Φ139.8×6	125A	5B	6	19.8	25.22	565.5	80.90	4.74
Φ165.2×4.5	150A	6B	4.5	17.8	22.72	733.9	88.85	5.68
Φ165.2×5	150A	6B	5	19.8	25.16	808.1	97.83	5.67
Φ165.2×6	150A	6B	6	23.6	30.01	952.0	115.3	5.63
Φ165.2×7	150A	6B	7	27.3	34.79	1,091	132.0	5.60
Φ190.7×4.5	175A	7B	4.5	20.7	26.32	1,141	119.7	6.59
Φ190.7×5	175A	7B	5	22.9	29.17	1,258	132.0	6.57
Φ190.7×6	175A	7B	6	27.3	34.82	1,486	155.9	6.53
Φ190.7×7	175A	7B	7	31.7	40.40	1,707	179.0	6.50
Φ216.3×4.5	200A	8B	4.5	23.5	29.94	1,680	155.3	7.49
Φ216.3×6	200A	8B	6	31.1	39.64	2,193	202.8	7.44
Φ216.3×7	200A	8B	7	36.1	46.03	2,523	233.3	7.40
Φ216.3×8	200A	8B	8	41.1	52.35	2,844	262.9	7.37
Φ267.4×6	250A	10B	6	38.7	49.27	4,211	314.9	9.24
Φ267.4×7	250A	10B	7	45	57.26	4,857	363.3	9.21
Φ267.4×8	250A	10B	8	51.2	65.19	5,489	410.5	9.18
Φ267.4×9	250A	10B	9	57.4	73.06	6,105	456.6	9.14
Φ318.5×6	300A	12B	6	46.2	58.90	7,193	451.7	11.05
Φ318.5×7	300A	12B	7	53.8	68.50	8,313	522.0	11.02
Φ318.5×8	300A	12B	8	61.3	78.04	9,411	590.9	10.98
Φ318.5×9	300A	12B	9	68.7	87.51	10,487	658.5	10.95
Φ355.6×6.3	350A	14B	6.3	54.3	69.13	10,547	593.2	12.35
Φ355.6×8	350A	14B	8	68.6	87.36	13,201	742.5	12.29
Φ355.6×9	350A	14B	9	76.9	98.00	14,726	828.2	12.26
Φ355.6×12	350A	14B	12	102	129.5	19,139	1,076	12.16
Φ406.4×9	400A	16B	9	88.2	112.4	22,193	1,092	14.05
Φ406.4×12	400A	16B	12	117	148.7	28,937	1,424	13.95
Φ406.4×16	400A	16B	16	154	196.2	37,449	1,843	13.81
Φ406.4×19	400A	16B	19	182	231.2	43,485	2,140	13.71
Φ457.2×9	450A	18B	9	99.5	126.7	31,834	1,393	15.85
Φ457.2×12	450A	18B	12	132	167.8	41,612	1,820	15.75
Φ457.2×16	450A	18B	16	174	221.8	54,033	2,364	15.61
Φ457.2×19	450A	18B	19	205	261.6	62,899	2,752	15.51
Φ508×9	500A	20B	9	111	141.1	43,928	1,729	17.65
Φ508×12	500A	20B	12	147	187.0	57,536	2,265	17.54
Φ508×14	500A	20B	14	171	217.3	66,331	2,611	17.47
Φ508×16	500A	20B	16	194	247.3	74,909	2,949	17.40
Φ558.8×9	550A	22B	9	122	155.4	58,753	2,103	19.44
Φ558.8×12	550A	22B	12	162	206.1	77,079	2,759	19.34
Φ558.8×16	550A	22B	16	214	272.8	100,572	3,600	19.20
Φ558.8×19	550A	22B	19	253	322.2	117,503	4,206	19.10
Φ558.8×22	550A	22B	22	291	371.0	133,859	4,791	18.99
Φ609.6×9	600A	24B	9	133	169.8	76,587	2,513	21.24
Φ609.6×12	600A	24B	12	177	225.3	100,612	3,301	21.13
Φ609.6×14	600A	24B	14	206	262.0	116,223	3,813	21.06
Φ609.6×16	600A	24B	16	234	298.4	131,516	4,315	20.99
Φ609.6×19	600A	24B	19	277	352.5	153,866	5,048	20.89
Φ609.6×22	600A	24B	22	319	406.1	175,524	5,759	20.79
Φ700×9	–	–	9	153	195.4	116,630	3,332	24.43
Φ700×12	–	–	12	204	259.4	153,511	4,386	24.33
Φ700×14	–	–	14	237	301.7	177,558	5,073	24.26
Φ700×16	–	–	16	270	343.8	201,180	5,748	24.19
Φ711.2×9	700A	28B	9	156	198.5	122,393	3,442	24.83
Φ711.2×12	700A	28B	12	207	263.6	161,129	4,531	24.72
Φ711.2×14	700A	28B	14	241	306.6	186,395	5,242	24.65
Φ711.2×16	700A	28B	16	274	349.4	211,222	5,940	24.59
Φ812.8×9	800A	32B	9	178	227.3	183,570	4,517	28.42
Φ812.8×12	800A	32B	12	237	301.9	242,053	5,956	28.32
Φ812.8×14	800A	32B	14	276	351.3	280,308	6,897	28.25
Φ812.8×16	800A	32B	16	314	400.5	317,982	7,824	28.18
Φ914.4×12	900A	36B	12	267	340.2	346,350	7,575	31.91
Φ914.4×14	900A	36B	14	311	396.0	401,420	8,780	31.84
Φ914.4×16	900A	36B	16	354	451.6	455,750	9,968	31.77
Φ914.4×19	900A	36B	19	420	534.5	535,871	11,721	31.66
Φ1016×12	1000A	40B	12	297	378.5	476,985	9,389	35.50
Φ1016×14	1000A	40B	14	346	440.7	553,192	10,890	35.43
Φ1016×16	1000A	40B	16	395	502.6	628,479	12,372	35.36
Φ1016×19	1000A	40B	19	467	595.1	739,702	14,561	35.26





각관과 강관, 같은 무게면 어느 쪽이 강할까

---



아래 그래프는 위 표의 모든 각관(■)과 강관(●)을 단위무게와 단면2차모멘트 I로 한 점씩 찍은 것이다. 같은 단위무게라면 바깥 치수가 크고 두께가 얇은 단면일수록 I가 커진다. 다만 너무 얇으면 국부좌굴이 먼저 생기므로, 실제 선택은 폭두께비 검토와 함께 해야 한다. 점에 마우스를 올리면 규격이 보인다.









각관 무게 · 강관 무게 계산

---



각관과 강관의 무게는 단위무게(kg/m) × 길이(m) × 개수로 구한다. 예를 들어 □-100×100×4.5 (13.08 kg/m) 6 m 1개는 13.08 × 6 = 78.5 kg이다. 표에 없는 치수라면 강관은 0.02466 × t × (D − t) kg/m (D, t는 mm)로 근사할 수 있다. Φ48.6×2.3이면 0.02466 × 2.3 × 46.3 ≈ 2.63 kg/m다.



각관 · 강관 무게 계산기 (단위무게 × 길이 × 개수)

규격 □-20×20×1.2 (0.68 kg/m) □-20×20×1.6 (0.87 kg/m) □-25×25×1.2 (0.87 kg/m) □-25×25×1.6 (1.12 kg/m) □-30×30×1.2 (1.06 kg/m) □-30×30×1.6 (1.38 kg/m) □-40×40×1.6 (1.88 kg/m) □-40×40×2.3 (2.62 kg/m) □-50×50×1.6 (2.38 kg/m) □-50×50×2.3 (3.34 kg/m) □-50×50×3.2 (4.5 kg/m) □-60×60×1.6 (2.88 kg/m) □-60×60×2.3 (4.06 kg/m) □-60×60×3.2 (5.5 kg/m) □-75×75×1.6 (3.64 kg/m) □-75×75×2.3 (5.14 kg/m) □-75×75×3.2 (7.01 kg/m) □-75×75×4.5 (9.55 kg/m) □-80×80×2.3 (5.5 kg/m) □-80×80×3.2 (7.51 kg/m) □-80×80×4.5 (10.26 kg/m) □-90×90×2.3 (6.23 kg/m) □-90×90×3.2 (8.51 kg/m) □-100×100×2.3 (6.95 kg/m) □-100×100×3.2 (9.52 kg/m) □-100×100×4 (11.73 kg/m) □-100×100×4.5 (13.08 kg/m) □-100×100×6 (16.98 kg/m) □-100×100×9 (24.08 kg/m) □-100×100×12 (30.25 kg/m) □-125×125×3.2 (12.03 kg/m) □-125×125×4.5 (16.62 kg/m) □-125×125×5 (18.33 kg/m) □-125×125×6 (21.69 kg/m) □-125×125×9 (31.14 kg/m) □-125×125×12 (39.67 kg/m) □-150×150×4.5 (20.15 kg/m) □-150×150×5 (22.26 kg/m) □-150×150×6 (26.4 kg/m) □-150×150×9 (38.21 kg/m) □-175×175×4.5 (23.68 kg/m) □-175×175×5 (26.18 kg/m) □-175×175×6 (31.11 kg/m) □-200×200×4.5 (27.21 kg/m) □-200×200×5 (30.11 kg/m) □-200×200×6 (35.82 kg/m) □-200×200×9 (52.34 kg/m) □-200×200×12 (67.93 kg/m) □-250×250×5 (37.96 kg/m) □-250×250×6 (45.24 kg/m) □-250×250×8 (59.5 kg/m) □-250×250×9 (66.47 kg/m) □-250×250×12 (86.77 kg/m) □-300×300×4.5 (41.34 kg/m) □-300×300×6 (54.66 kg/m) □-300×300×9 (80.6 kg/m) □-300×300×12 (105.61 kg/m) □-200×200×6 (35.58 kg/m) □-200×200×8 (46.51 kg/m) □-200×200×9 (51.79 kg/m) □-200×200×12 (66.96 kg/m) □-250×250×6 (45 kg/m) □-250×250×8 (59.07 kg/m) □-250×250×9 (65.92 kg/m) □-250×250×12 (85.8 kg/m) □-250×250×14 (98.46 kg/m) □-250×250×16 (110.66 kg/m) □-300×300×6 (54.42 kg/m) □-300×300×8 (71.63 kg/m) □-300×300×9 (80.05 kg/m) □-300×300×12 (104.64 kg/m) □-300×300×14 (120.44 kg/m) □-300×300×16 (135.78 kg/m) □-300×300×19 (157.91 kg/m) □-350×350×9 (94.18 kg/m) □-350×350×12 (123.48 kg/m) □-350×350×14 (142.42 kg/m) □-350×350×16 (160.9 kg/m) □-350×350×19 (187.74 kg/m) □-350×350×22 (213.54 kg/m) □-400×400×9 (108.31 kg/m) □-400×400×12 (142.32 kg/m) □-400×400×14 (164.4 kg/m) □-400×400×16 (186.02 kg/m) □-400×400×19 (217.57 kg/m) □-400×400×22 (248.08 kg/m) □-450×450×9 (122.44 kg/m) □-450×450×12 (161.16 kg/m) □-450×450×14 (186.38 kg/m) □-450×450×16 (211.14 kg/m) □-450×450×19 (247.4 kg/m) □-450×450×22 (282.62 kg/m) □-500×500×9 (136.57 kg/m) □-500×500×12 (180 kg/m) □-500×500×14 (208.36 kg/m) □-500×500×16 (236.26 kg/m) □-500×500×19 (277.23 kg/m) □-500×500×22 (317.16 kg/m) □-550×550×12 (198.84 kg/m) □-550×550×14 (230.34 kg/m) □-550×550×16 (261.38 kg/m) □-550×550×19 (307.06 kg/m) □-550×550×22 (351.7 kg/m) □-600×600×9 (163.74 kg/m) □-600×600×12 (215.74 kg/m) □-600×600×16 (283.05 kg/m) □-600×600×19 (332.03 kg/m) □-600×600×22 (379.71 kg/m) □-600×600×25 (426.11 kg/m) □-600×600×28 (471.2 kg/m) □-600×600×32 (529.33 kg/m) □-600×600×36 (585.15 kg/m) □-600×600×38 (612.2 kg/m) □-600×600×40 (638.67 kg/m) □-650×650×12 (234.58 kg/m) □-650×650×16 (308.17 kg/m) □-650×650×19 (361.86 kg/m) □-650×650×22 (414.25 kg/m) □-650×650×25 (465.36 kg/m) □-650×650×28 (515.16 kg/m) □-650×650×32 (579.57 kg/m) □-650×650×36 (641.67 kg/m) □-650×650×38 (671.86 kg/m) □-650×650×40 (701.47 kg/m) □-700×700×12 (253.42 kg/m) □-700×700×16 (333.29 kg/m) □-700×700×19 (391.69 kg/m) □-700×700×22 (448.79 kg/m) □-700×700×25 (504.61 kg/m) □-700×700×28 (559.12 kg/m) □-700×700×32 (629.81 kg/m) □-700×700×36 (698.19 kg/m) □-700×700×38 (731.52 kg/m) □-700×700×40 (764.27 kg/m) □-750×750×16 (358.41 kg/m) □-750×750×19 (421.52 kg/m) □-750×750×22 (483.33 kg/m) □-750×750×25 (543.86 kg/m) □-750×750×28 (603.08 kg/m) □-750×750×32 (680.05 kg/m) □-750×750×36 (754.71 kg/m) □-750×750×38 (791.18 kg/m) □-750×750×40 (827.07 kg/m) □-800×800×16 (383.53 kg/m) □-800×800×19 (451.35 kg/m) □-800×800×22 (517.87 kg/m) □-800×800×25 (583.11 kg/m) □-800×800×28 (647.04 kg/m) □-800×800×32 (730.29 kg/m) □-800×800×36 (811.23 kg/m) □-800×800×38 (850.84 kg/m) □-800×800×40 (889.87 kg/m) Φ21.7×2 (15A) (0.972 kg/m) Φ27.2×2 (20A) (1.24 kg/m) Φ27.2×2.3 (20A) (1.41 kg/m) Φ34×2.3 (25A) (1.8 kg/m) Φ42.7×2.3 (32A) (2.29 kg/m) Φ42.7×2.8 (32A) (2.76 kg/m) Φ48.6×2.3 (40A) (2.63 kg/m) Φ48.6×2.8 (40A) (3.16 kg/m) Φ48.6×3.2 (40A) (3.58 kg/m) Φ60.5×2.3 (50A) (3.3 kg/m) Φ60.5×3.2 (50A) (4.52 kg/m) Φ60.5×4 (50A) (5.57 kg/m) Φ76.3×2.8 (65A) (5.08 kg/m) Φ76.3×3.2 (65A) (5.77 kg/m) Φ76.3×4 (65A) (7.13 kg/m) Φ89.1×2.8 (80A) (5.96 kg/m) Φ89.1×3.2 (80A) (6.78 kg/m) Φ89.1×4 (80A) (8.39 kg/m) Φ101.6×3.2 (90A) (7.76 kg/m) Φ101.6×4 (90A) (9.63 kg/m) Φ101.6×5 (90A) (11.9 kg/m) Φ114.3×3.2 (100A) (8.77 kg/m) Φ114.3×3.6 (100A) (9.83 kg/m) Φ114.3×4.5 (100A) (12.2 kg/m) Φ114.3×5.6 (100A) (15 kg/m) Φ139.8×3.6 (125A) (12.1 kg/m) Φ139.8×4 (125A) (13.4 kg/m) Φ139.8×4.5 (125A) (15 kg/m) Φ139.8×6 (125A) (19.8 kg/m) Φ165.2×4.5 (150A) (17.8 kg/m) Φ165.2×5 (150A) (19.8 kg/m) Φ165.2×6 (150A) (23.6 kg/m) Φ165.2×7 (150A) (27.3 kg/m) Φ190.7×4.5 (175A) (20.7 kg/m) Φ190.7×5 (175A) (22.9 kg/m) Φ190.7×6 (175A) (27.3 kg/m) Φ190.7×7 (175A) (31.7 kg/m) Φ216.3×4.5 (200A) (23.5 kg/m) Φ216.3×6 (200A) (31.1 kg/m) Φ216.3×7 (200A) (36.1 kg/m) Φ216.3×8 (200A) (41.1 kg/m) Φ267.4×6 (250A) (38.7 kg/m) Φ267.4×7 (250A) (45 kg/m) Φ267.4×8 (250A) (51.2 kg/m) Φ267.4×9 (250A) (57.4 kg/m) Φ318.5×6 (300A) (46.2 kg/m) Φ318.5×7 (300A) (53.8 kg/m) Φ318.5×8 (300A) (61.3 kg/m) Φ318.5×9 (300A) (68.7 kg/m) Φ355.6×6.3 (350A) (54.3 kg/m) Φ355.6×8 (350A) (68.6 kg/m) Φ355.6×9 (350A) (76.9 kg/m) Φ355.6×12 (350A) (102 kg/m) Φ406.4×9 (400A) (88.2 kg/m) Φ406.4×12 (400A) (117 kg/m) Φ406.4×16 (400A) (154 kg/m) Φ406.4×19 (400A) (182 kg/m) Φ457.2×9 (450A) (99.5 kg/m) Φ457.2×12 (450A) (132 kg/m) Φ457.2×16 (450A) (174 kg/m) Φ457.2×19 (450A) (205 kg/m) Φ508×9 (500A) (111 kg/m) Φ508×12 (500A) (147 kg/m) Φ508×14 (500A) (171 kg/m) Φ508×16 (500A) (194 kg/m) Φ558.8×9 (550A) (122 kg/m) Φ558.8×12 (550A) (162 kg/m) Φ558.8×16 (550A) (214 kg/m) Φ558.8×19 (550A) (253 kg/m) Φ558.8×22 (550A) (291 kg/m) Φ609.6×9 (600A) (133 kg/m) Φ609.6×12 (600A) (177 kg/m) Φ609.6×14 (600A) (206 kg/m) Φ609.6×16 (600A) (234 kg/m) Φ609.6×19 (600A) (277 kg/m) Φ609.6×22 (600A) (319 kg/m) Φ700×9 (153 kg/m) Φ700×12 (204 kg/m) Φ700×14 (237 kg/m) Φ700×16 (270 kg/m) Φ711.2×9 (700A) (156 kg/m) Φ711.2×12 (700A) (207 kg/m) Φ711.2×14 (700A) (241 kg/m) Φ711.2×16 (700A) (274 kg/m) Φ812.8×9 (800A) (178 kg/m) Φ812.8×12 (800A) (237 kg/m) Φ812.8×14 (800A) (276 kg/m) Φ812.8×16 (800A) (314 kg/m) Φ914.4×12 (900A) (267 kg/m) Φ914.4×14 (900A) (311 kg/m) Φ914.4×16 (900A) (354 kg/m) Φ914.4×19 (900A) (420 kg/m) Φ1016×12 (1000A) (297 kg/m) Φ1016×14 (1000A) (346 kg/m) Φ1016×16 (1000A) (395 kg/m) Φ1016×19 (1000A) (467 kg/m)

길이m

개수개

총 무게 =

-





자주 묻는 질문

---



질문	답
각관과 각파이프는 같은 것인가?	같다. 각형강관을 현장에서 각관, 각파이프, 사각파이프라고 부른다.
아연도 각관 규격은 다른가?	치수 체계(□-A×B×t)는 같다. 표면에 아연 도금을 한 제품이라 도금량만큼 무게가 조금 늘어나므로, 정확한 무게는 제조사 자료를 확인하는 것이 좋다.
강관 15A는 지름이 15 mm인가?	아니다. 15A는 호칭이고 실제 외경은 21.7 mm다. 인치 계열로는 ½B다.
SPP와 STK는 무엇이 다른가?	SPP는 배관용 탄소강관(KS D 3507), STK는 일반구조용 탄소강관(KS D 3566)이다. 외경 계열은 같지만 구조 부재에는 강도가 보증된 STK를 쓴다.
탄소강관은 무엇인가?	탄소강으로 만든 강관을 통틀어 부르는 말이다. SPP · SPPS · STK가 모두 탄소강관에 속한다.
각관 무게는 어떻게 구하나?	단위무게(kg/m) × 길이(m). □-50×50×2.3 (3.34 kg/m) 6 m는 약 20.0 kg이다.





이 단면으로 바로 보 계산하기

---



이 글의 각관 · 강관 규격표는 macroBIM의 단면 데이터베이스와 같은 표다. macroBIM은 설치 없이 브라우저에서 쓰는 구조계산 도구로, 왼쪽 메뉴 MacroBEAM → SimpleBEAM의 Property → Database에서 각관 · 강관을 골라 바로 반력 · 휨모멘트 · 처짐을 계산할 수 있다.

     → macroBIM 바로가기 (www.macrobim.com)





관련 글

---

     → H빔 규격 · H형강 규격표 단위중량 총정리 – ㄷ형강 · ㄱ형강 규격

     → 보의 처짐 공식 정리 – 단순보 · 캔틸레버 · 고정보 · 연속보 최대 처짐

     → 도심(Centroid) 뜻과 구하는 법 – 무게중심 · 중립축 차이

     → 강재 종류 및 특성
