강재 콘크리트 마찰계수

프리캐스트 콘크리트 가설시, 수평력에 저항하기 위해 강봉(PT bar)을 사용하여 콘크리트 구조물에 밀착을 해야할 경우가 많다. 이때, 필요한 강봉의 개수와 긴장력은 강봉(PT bar)의 긴장력에 마찰계수를 곱하여 수평 저항력을 산정하고, 이 수평저항력이 수평 외력에 저항하는 설계 개념을 이용하여 산정하게 된다.





여기서, μ는 강재(PT bar의 Bearing plate)와 접촉하는 콘크리트 사이의 마찰계수이다.



그런데, 이 마찰계수가 명확히 정의되어 있는 기준이 없다.



이와 관련하여, PCI Design Handbook, 5th Edition 기준과 DIN 기준을 참고할만 하다.

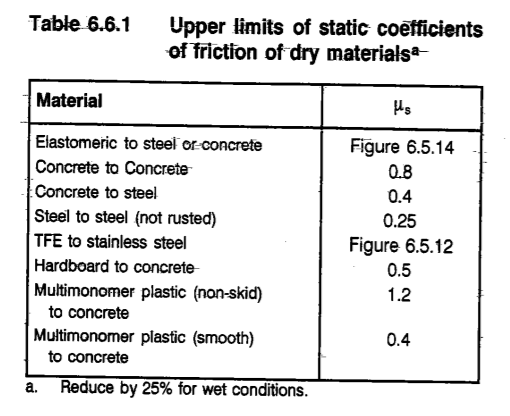

1) PCI Design Handbbok 5th



    : 콘크리트와 강재 사이의 마찰계수, 0.4

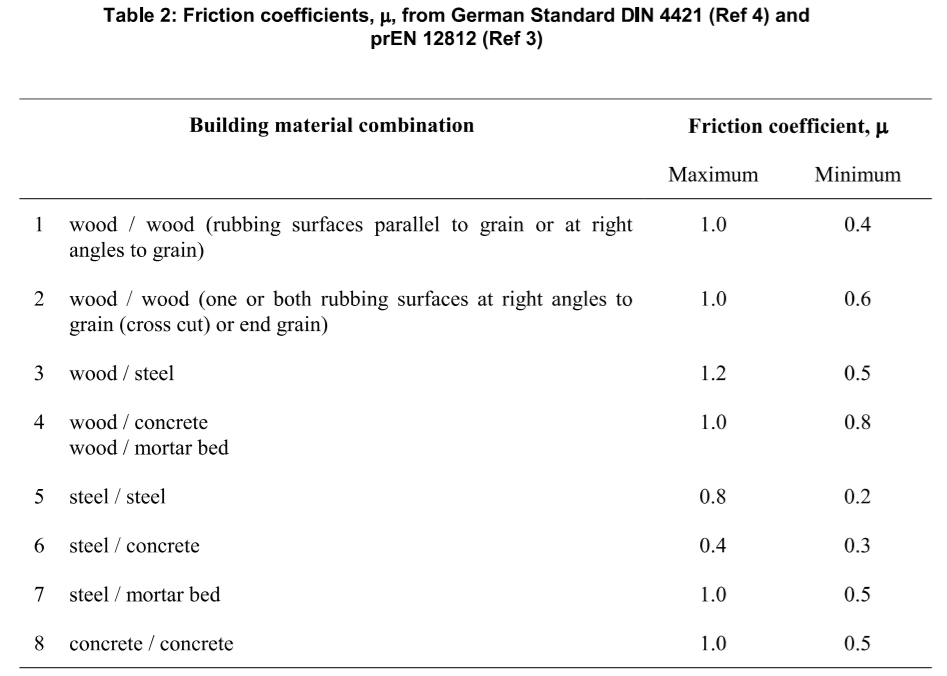

2) DIN 기준



    : 콘크리트와 강재 사이의 마찰계수, 0.3 ~ 0.4



강재콘크리트마찰계수 DIN.pdf

0.28MB

강재콘크리트마찰계수 PCI 5th.pdf

0.27MB
