단철근보 휨강도 산정

콘크리트 구조기준, 2012에 근거한 철근콘크리트 휨강도 산정

이론적 내용

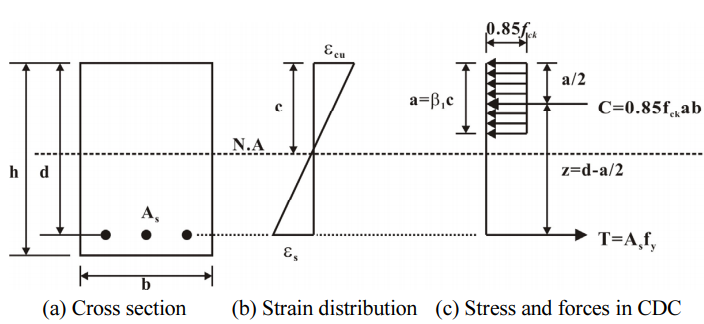

1. 콘크리트 압축연단의 극한 변형율, 0.003 [ 콘크리트 구조기준, 6.2.1-(3) ]

2. 등가응력사각형 깊이 계수, [ 콘크리트 구조기준, 6.2.1-(7) ]

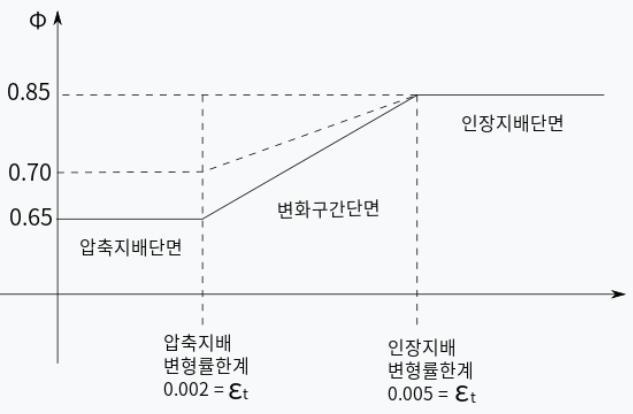

3. 강도감소계수,

4. 단면 휨강도 및 필요철근량 산정

5. 휨부재의 최소철근량 [ 콘크리트 구조기준, 6.3.2 ]

   1) 계산식

   2) 부재의 모든 단면에서 해석에 의해 필요한 철근량보다 1/3이상 인장철근이 배치된 경우,

        최소 철근량 규정을 적용하지 않을 수 있다.



6. 휨부재의 최대철근량 [ 콘크리트 구조기준, 6.2.2-(5) ]

   1) 공칭강도 상태에서 휨부재의 순인장변형률이 최소 허용 변형률 이상이 되어야 함

   2) 휨부재의 최소 허용변형률은 철근의 항복강도가 400 MPa 이하인 경우에는 0.004

   3) 400 MPa를 초과하는 경우에 는 항복변형률의 2배로 한다
