교좌장치 교량받침





교량받침 교좌장치 기능

---

• 교랴에 재하되는 하중을 상부구조에서 하부구조로 전달하는 기능 수행
• 다른 부재와 연결하여 교량에 발생하는 변위를 흡수하는 기능한다 (이동 또는 회전)
• 정해진 교좌장치의 설치위치 또는 방향에 대해서만 자유로운 변위를 허용한다.



교량받침 교좌장치 설계시 고려사항

---

• 수직 및 수평하중
• 이동량 및 회전량
• 마찰계수
• 상 하부 구조물의 형식과 제원
• 지점에서의 받침 개수
• 지반의 조건 및 침하 가능성 (하부구조 변위량)
• 교량받침의 점검, 유지관리 및 교체가 가능해야 한다
• 미관 및 안정성
• 사교의 경우, 사각이 심하면 부반력이 발생할 수 있으며, 둔각부에 하중 집중되므로 보강 필요
• 사교의 경우, 가동받침의 이동방향은 교량의 중앙선에 평행하도록 배치

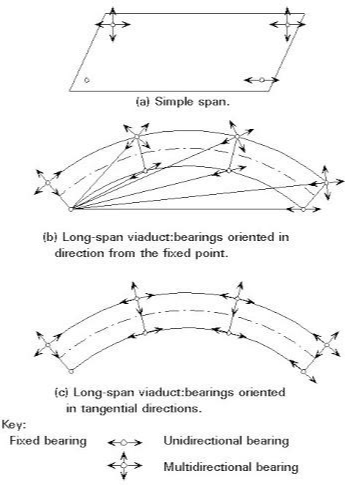

• 곡선교의 경우, 가동받침의 이동방향은 곡선반경에 접선으로 배치하거나, 고정받침의 방사상 현 방향으로 배치





교량받침 교좌장치 파손사례

---

설계상 결함

• 교량형식 선정 및 배치상의 문제로 인해 부분 손상
• 설계하중의 변화 (설계하중과 사용하중의 다름)
• 부적절한 재료 선정
• 앵커볼트의 수, 매입길이, 강도 계산 오류
• 받침 연단거리 부족
• 고무판의 지압면적 부족
• 교량형식의 변경에 따른 설계변경사항 미고려
• 교대 배면토의 성분 파악 미흡



시공상 결함

• 복수록커 사용시 상호접촉으로 인한 기능방해 및 지압파괴
• 롤러의 설계이동량 초과
• 재료의 품질관리 및 제작 불량
• 금속재의 부식방지 방식 처리 불량
• 용접 불량
• 채움몰탈 불량
• 시공상의 설치위치 오차 발생
• 코핑부의 지지상태 불균일로 인한 파괴
• 온도변화 미고려



유지관리상 결함

• 활동면, 회전면이 부식하거나 이물질로 인한 제기능 발휘 저하
• 강재의 부식
• 방수, 배수장치 불량으로 인한 누수 및 첨수
• 앵커바나 주변의 볼트, 너트 이탈
• 활동접촉면의 녹발생으로 인한 마찰계수 증가
• 사용연한 간과





교량받침 교좌장치 종류

---

고정받침

가동받침

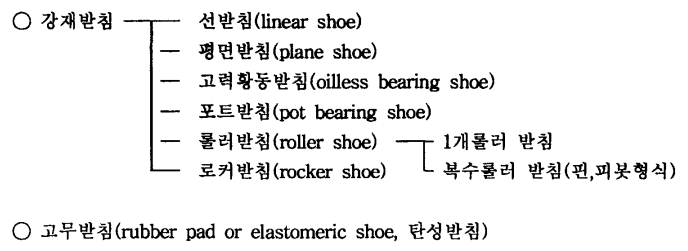

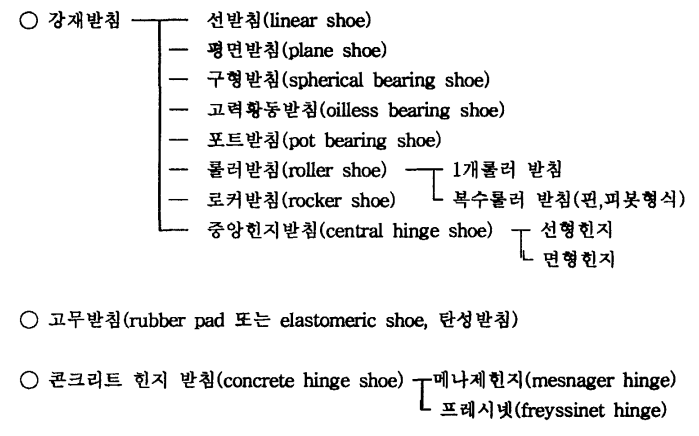

받침형태별 종류

---

• 롤러 받침
• 록커 받침
• 너클 핀 받침
• 리프 받침
• 링크 받침
• 슬라이딩 받침
• 포트 받침
• 디스크 받침
• 탄성고무 받침

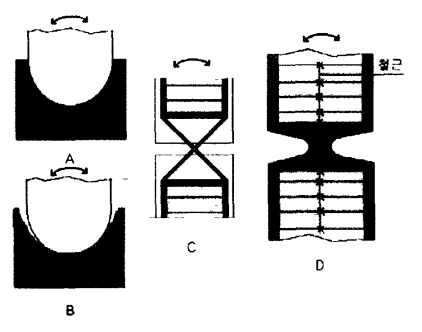

• 콘크리트 힌지 (슬라이딩힌지 - A,  새들받침 - B, 메나제 힌지 - C, 프레시넷 힌지 - D)
